商品の概要と仕様

すでに生産終了している貴重な製品です。

定格電圧：DC24V
画面メモリ：4.5Mバイト
表示デバイス：STNモノクロ
表示分解能：320×2400ドット
表示サイズ：5.7インチ
表示色：モノクロ16階調

外部インターフェース：モジュラー8ピン(MJ1/MJ2)、Ethernet 、USB(Aタイプ・Bタイプ)
タッチスイッチ仕様：アナログ方式

詳細はメーカーページをご覧ください。型式の末尾に「N」が付いていますが、これはオプションユニットを接続するためのコネクタが変更されたことを意味しています。それ以外の仕様に違いはありませんのでご安心ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・MJ1/MJ2ポート：計算機リンクユニット（A1SJ71UC24-R2・A1SJ71UC24-R4）と接続して、RS-232C、RS-485通信が正常に行えること。
・MJ1ポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・USB-Aポート：マウスを接続し、マウスが正常に操作できること。
・USB-Bポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・Ethernetポート：Ethernetユニット「QJ71E71-100」と接続して、QCPUとの通信が正常に行えること。
・タッチスイッチ：スイッチが全面にわたり正常に反応すること。

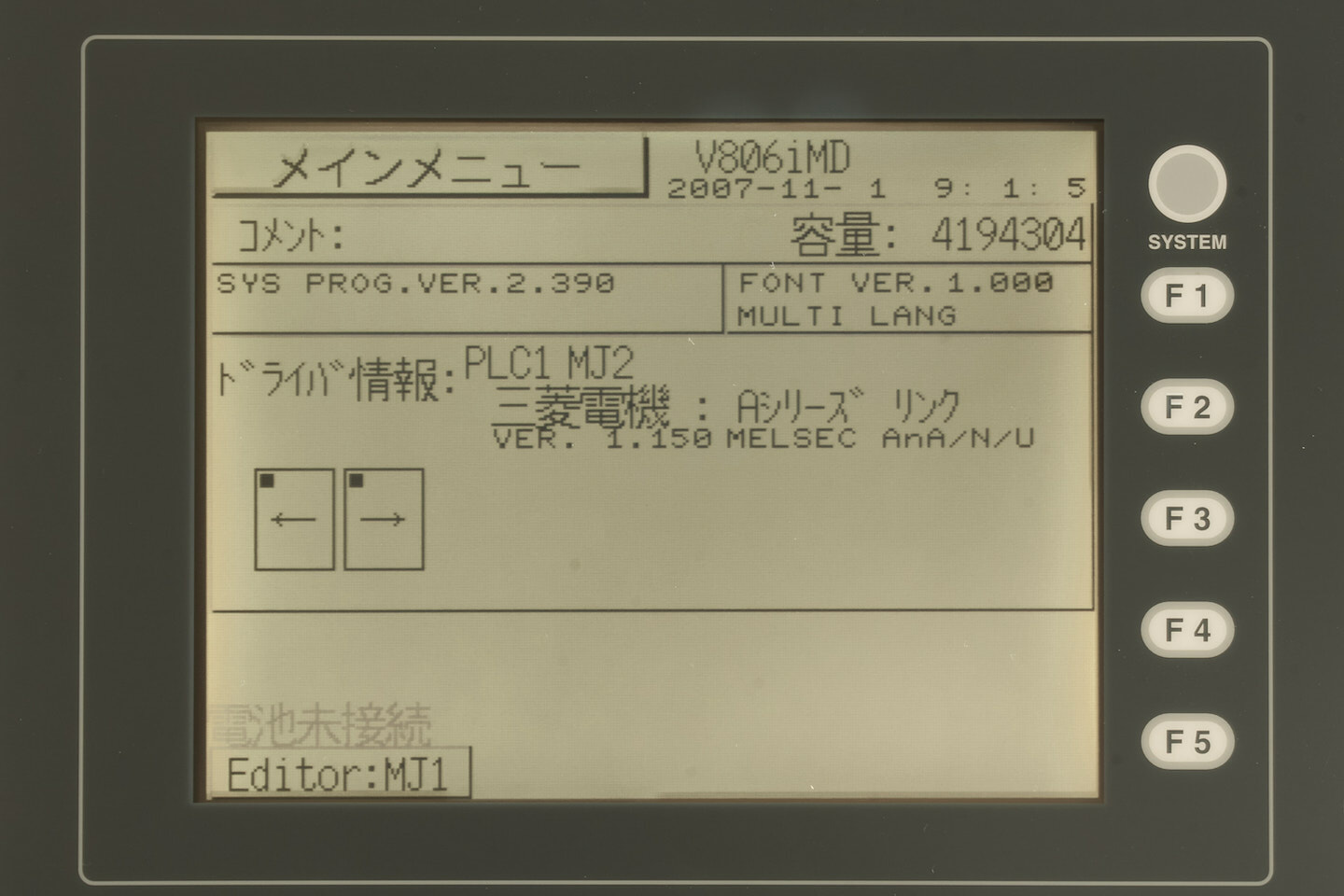

・画面の表示：色の再現性、視認性に異常がないこと。

製造年：2009年
ハードバージョン：e

防水パッキンが装着されています。また付属品は取り付け金具です。

SRAMユーザメモリ領域と内蔵時計のバックアップ用に新品のバッテリ（V7-BT）が必要となります。
本機に付属していますが、5年以上経過しています。ご入り用の際はモノタロウ様などでお買い求めください。

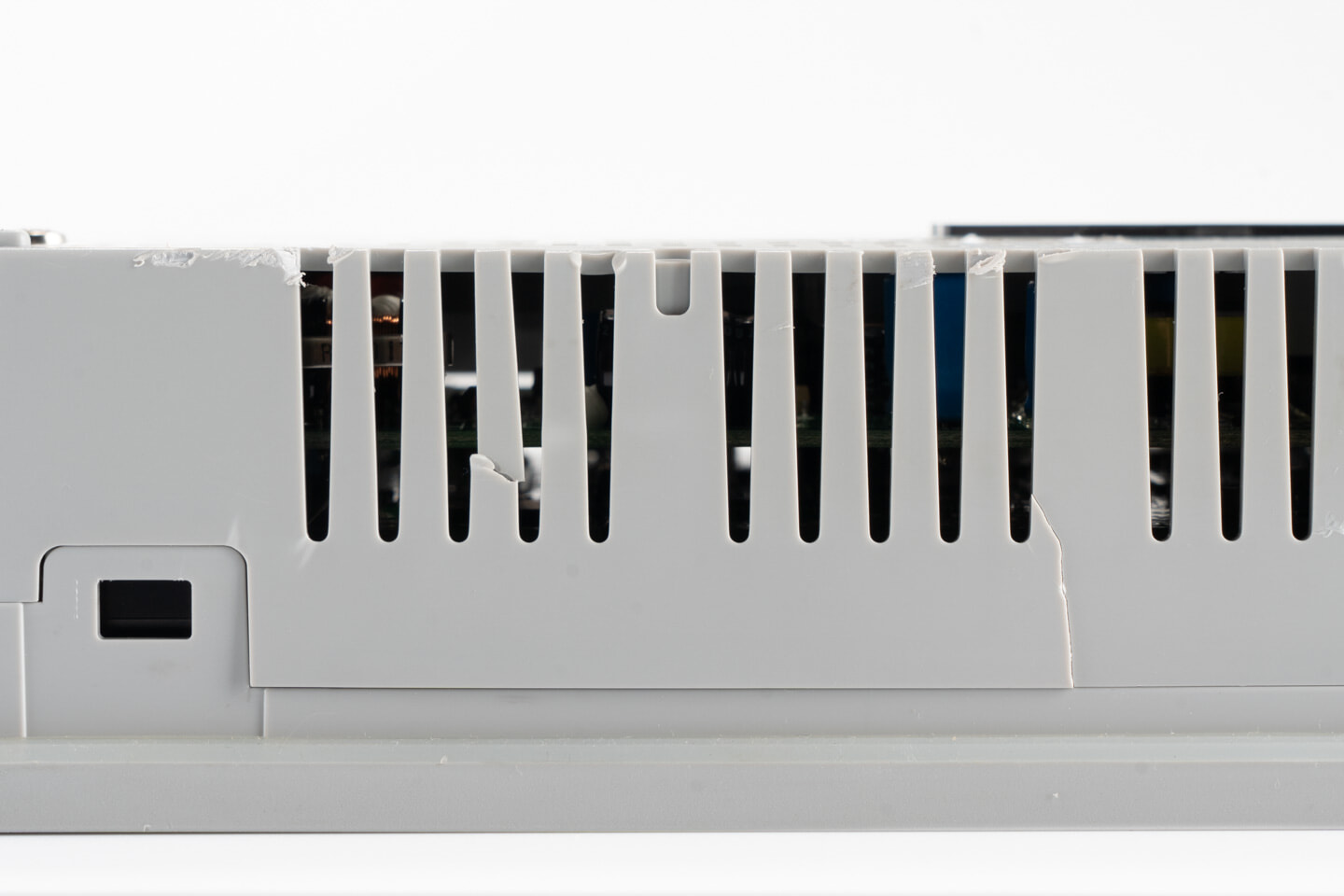

全体的に擦りキズ、また本体の側面の格子に割れている箇所がありますので、本体を持つ際はご注意ください。画面には保護フィルムが貼られていたため、キズや汚れはなく表示の視認性は良好です。保護フィルムはキズや汚れが多かったので、当社で剥がして両面テープも取り除いています。
