商品の概要と仕様

すでに生産終了している貴重な製品です。

制御軸数：2軸/ユニット
制御方式：自動台形加減速方式
加減速レート：2〜2,000pps/1ms
バックラッシュ補正：0〜9,999パルス
マニュアル運転：高速JOG/低速JOG/インチング選択
入出力占有点数：高機能I/Oエリア 20CH

位置指令
・指定範囲：-8,388,607〜+8,388,606パルス
・データ数：53/1軸

速度指令
・指令範囲：1〜250,000pps
・データ数：15

原点サーチ
・近傍信号：なし/NO接点/NC接点の選択可
・原点信号：NO接点/NC接点の選択可
・原点補正：0〜±9,999パルス
・サーチ速度：高速、近傍速度設定可

メーカー希望小売価格：190,000円

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。ステッピングモータドライバを接続して、下記の確認を行っています。

・CW/CCW限界入力信号、原点近傍入力信号、原点入力信号、即停止入力信号が正常に機能すること。
・本製品から30kHzのパルスを出力させ、現在位置と1パルスのズレもないこと。
（パルス数の計数には高速カウンタユニットC200H-CT001-V1を使用）
・PLCから本製品のデータエリアに、データの転送が正常にできること。

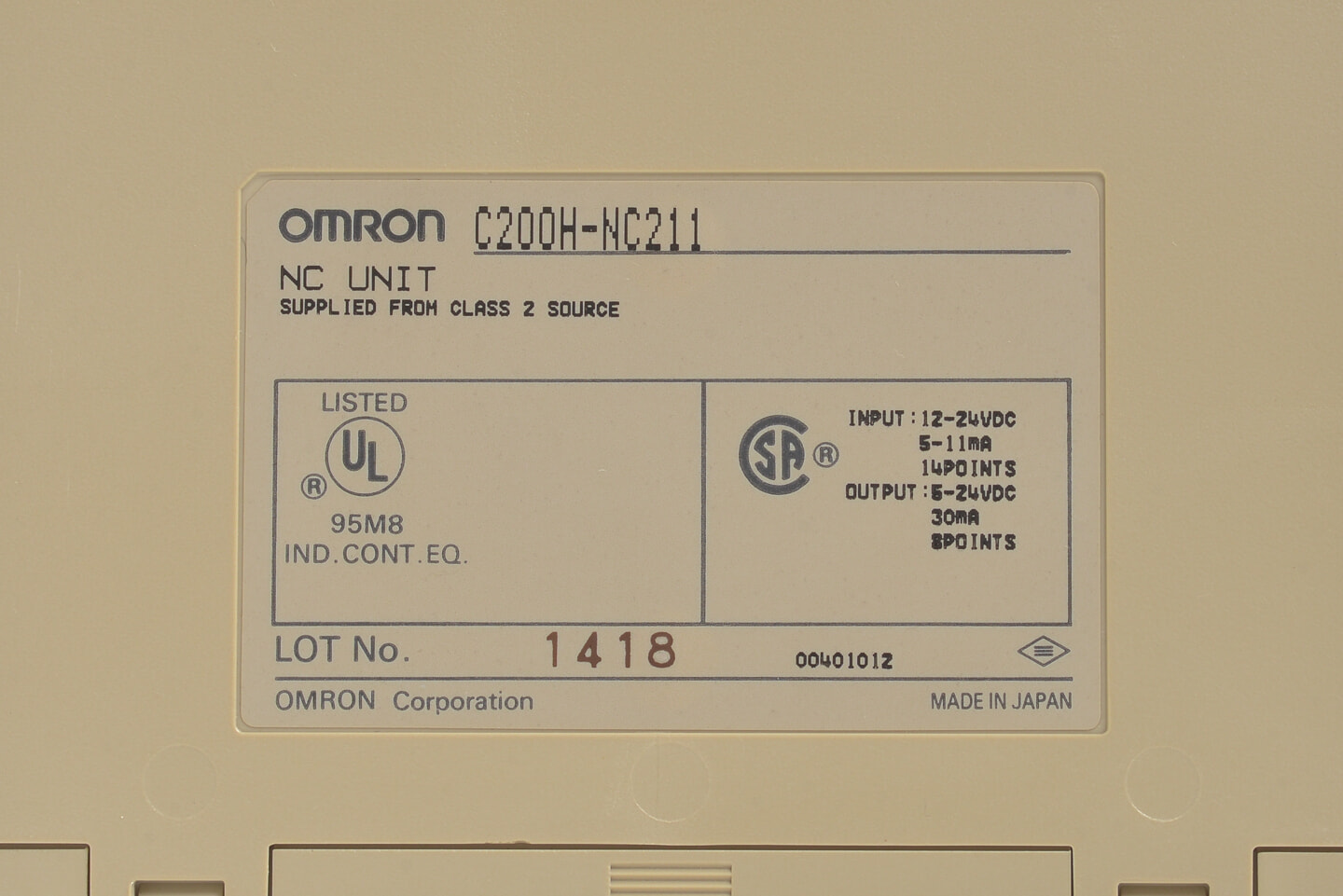

製造年：1998年

全体的にうっすらと色焼けを起こしていますが、その他キズや汚れはなく、状態は良好です。
