商品の概要と仕様

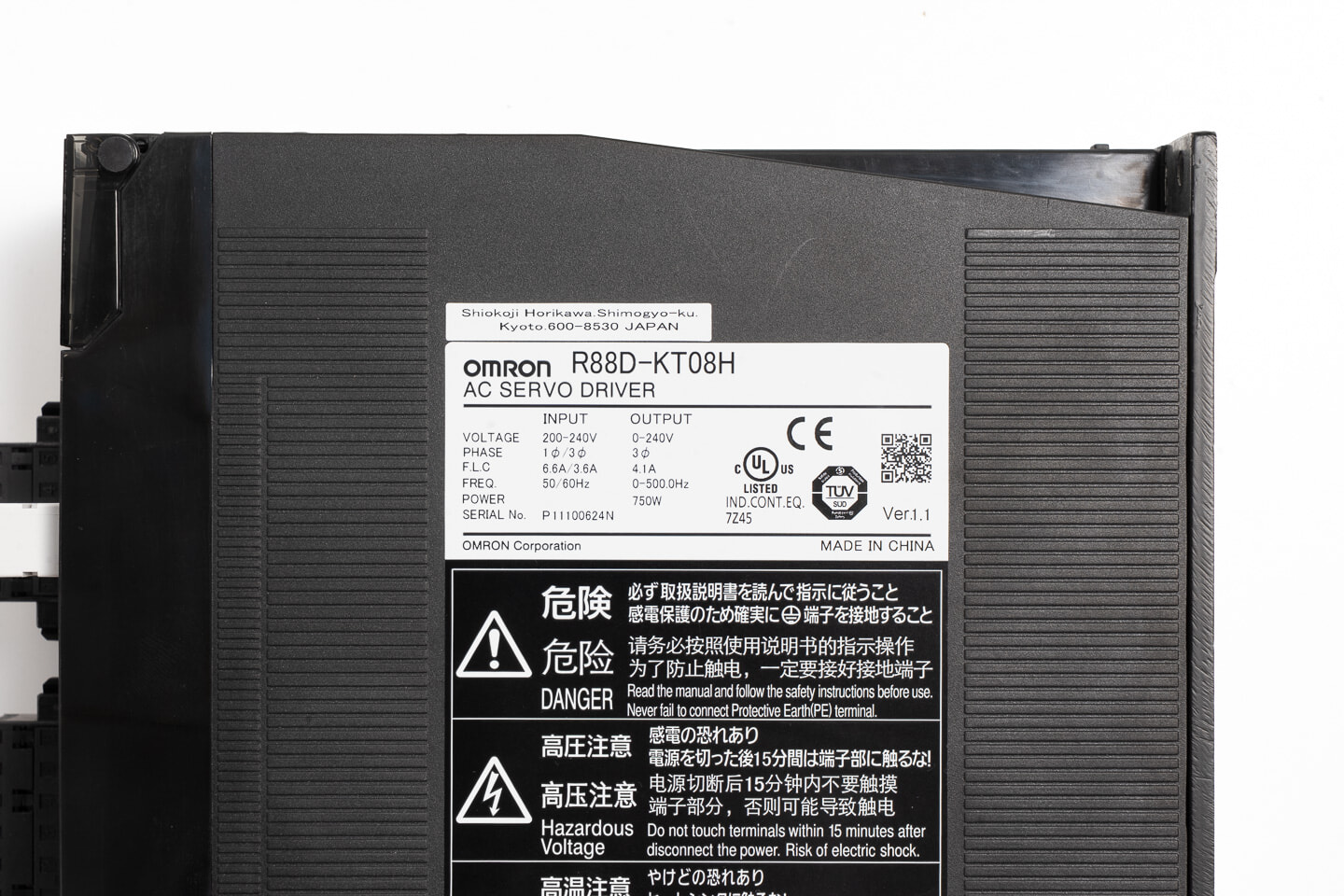

電源電圧：単相または三相AC200〜240V（170〜264V） 50/60Hz
最大適用モータ容量：750W

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・表示操作部からのパラメータ設定ができること。
・CX-Drive(サーボ用サポートツール)からのパラメータの読み書きができること。
・シーケンス入力信号(SI1〜SI10)に接続したスイッチのON/OFF操作が、表示部に状態変化として正しく反映されること。
・汎用入力信号(SEN-SENGND間)に接続したDC3VのON/OFF操作が、表示部に状態変化として正しく反映されること。
・シーケンス出力信号(SO1〜SO4)に接続したLEDが、ドライバの出力状態に応じて正しく点灯/消灯すること。
・モータ(R88M-K75030H)を接続し、ラインレシーバおよびフォトカプラのいずれの入力パルスに対しても正確な位置制御ができること。
・入力したパルス数と、エンコーダ(A相/B相)から出力されるパルス数が一致していること。
・入力されたアナログ電圧に応じて、モータの速度制御およびトルク制御が正しく行えること。
パラメータは初期化され、工場出荷時の状態に戻されています。

製造年：2011年
バージョン：1.10
稼働時間：70091h

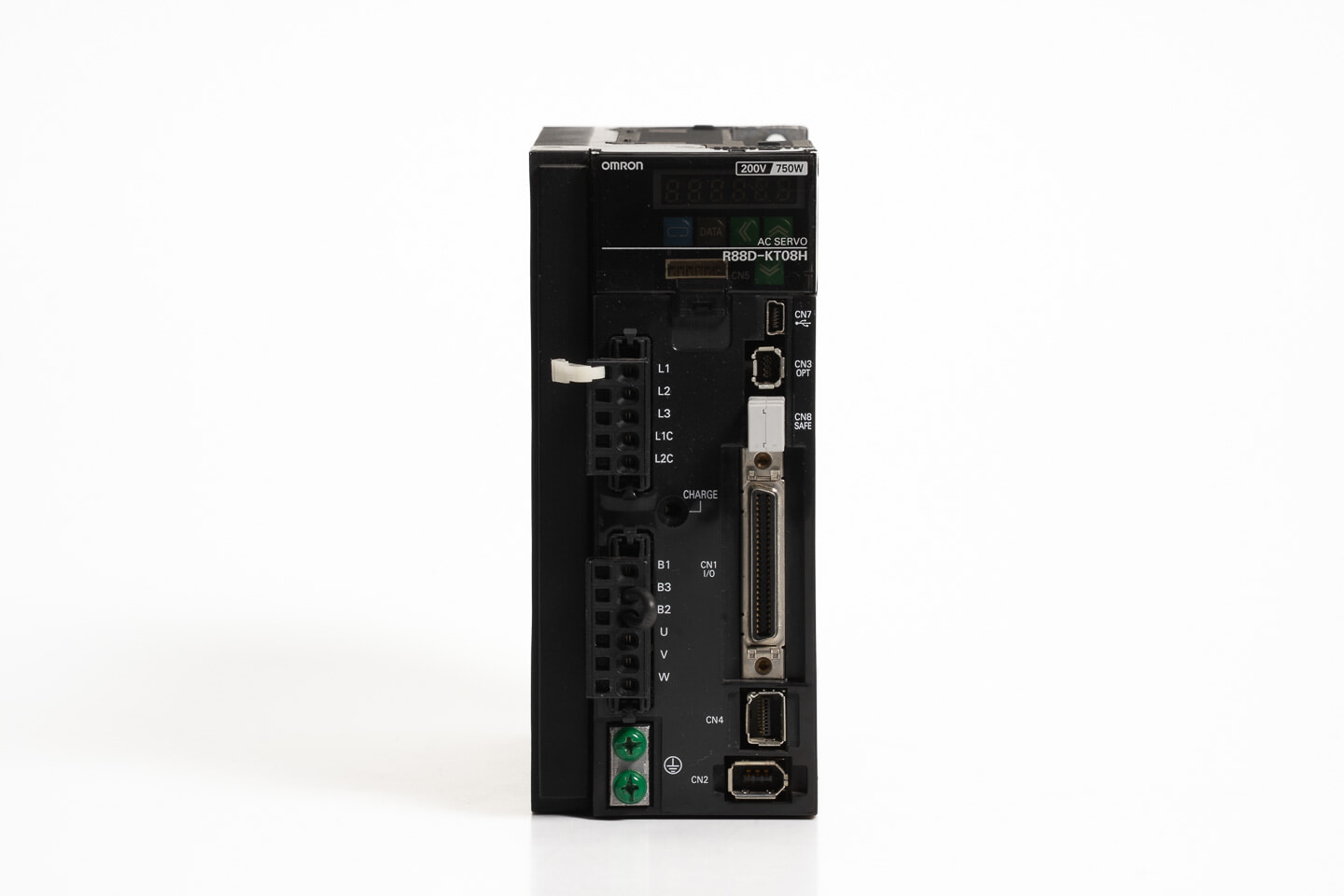

主回路電源端子/制御回路電源端子接続用コネクタ、外部回生抵抗接続端子/モータ接続端子接続用コネクタ、セーフティバイパスコネクタが装着されています。

細かなキズや汚れが数箇所ございますが、目立つものは無く、状態は良好です。
