商品の概要と仕様

すでに生産終了している貴重な製品です。

電源電圧：DC24V±10%
画素数：512 (H)×480 (V)、約 24万画素 / 640 (H)×480 (V)、約 31万画素
カメラ入力：カラー/白黒エリアカメラ2点 (CV-035C/S035C/H035C/035M/S035M/H035Mに対応、混在接続可)
設定登録数：SDカード1、SDカード2それぞれ1000設定まで(SDカード容量および設定内容に依存)
基準画像数：1設定において900枚/カメラ（SDカード容量に依存）、圧縮保存機能
メモリカード：SDカードスロット×2 (SDHC対応)
インターフェース
・外部トリガ入力（4点（うち2点は特定機能の割付に対応）、2カメラ同時取込/個別取込の選択可能）
・制御入力（16点）
・汎用出力（27点）
・総合判定出力（1点）
・モニタ出力（アナログRGB、XGA 1024×768(24bitカラー，60Hz)）
・RS-232C
・PLCリンク
・Ethernet
・Ethernet/IP
・PROFINET

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・「CAMERA-1」、「CAMERA-2」ポートのそれぞれにカメラ(CV-035M)を接続し、モニタに撮像画像が正常に表示されること。
・RS-232Cで本機とKV-L20Rを接続し、PLCリンクによる通信が正常にできること。
・Ethernetで本機とKV-LE20Aを接続し、PLCリンクによる通信が正常にできること。
・パラレルI/Oコネクタと端子台の全ての入力端子に信号を入力し、それぞれの信号をコントローラが正常に認識すること。
・パラレルI/Oコネクタと端子台の全ての出力端子に負荷（ブザー）を接続し、それぞれの出力回路が正常に動作すること。
・メモリカードを装着して設定内容の読み書きを行い、メモリスロットが正常に動作すること。

ハードウェアバージョン：　1.0
設定ファイルバージョン： 3.2

SDカードは本体に1枚挿入されています。またIN側とOUT側の端子にはコネクタが装着されています。

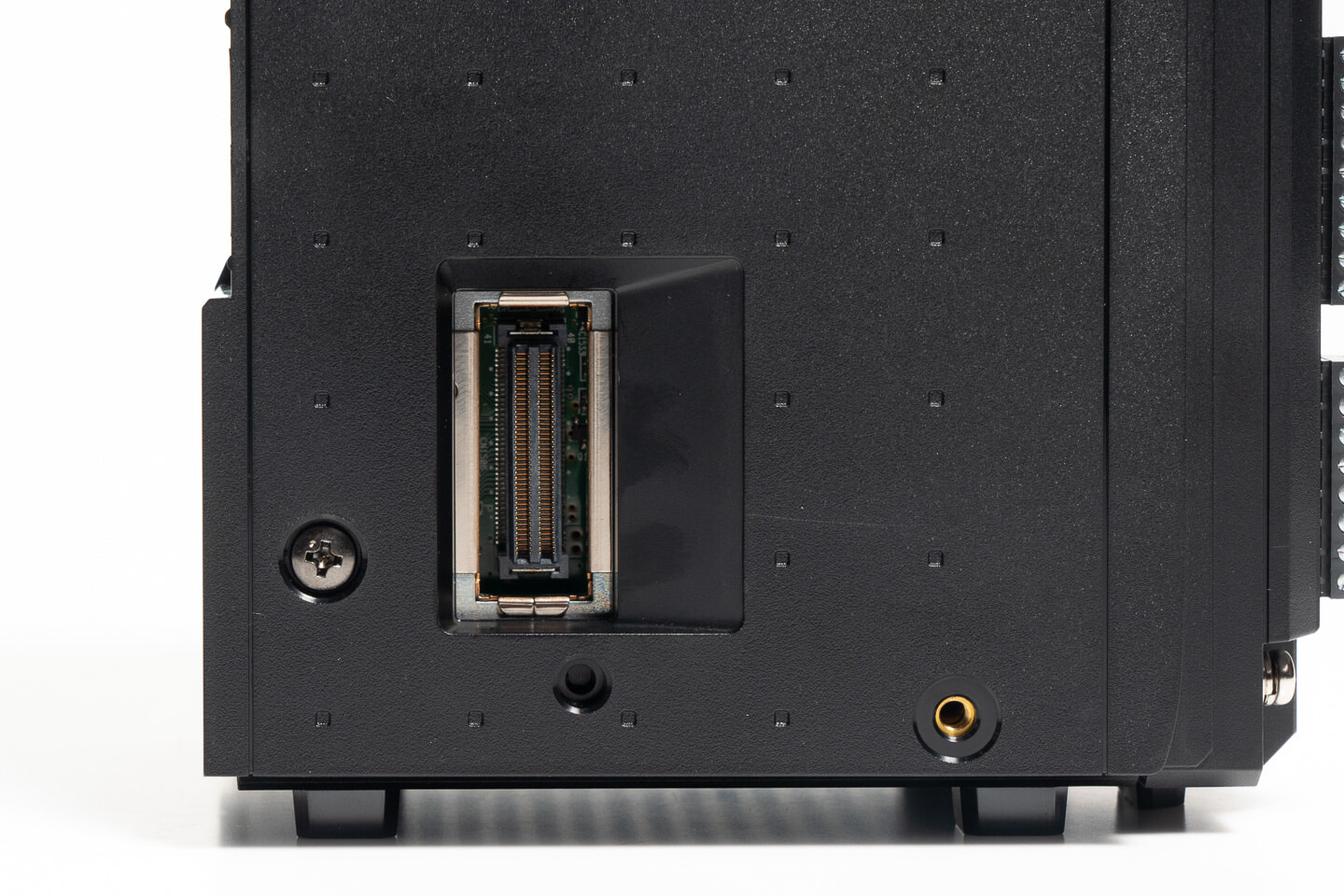

拡張ユニット接続用のコネクタにはカバーが装着されていませんので、コネクタに物をぶつけないよう、取り扱いには十分ご注意ください。

ところどころに細かいキズがあるのみで状態は非常に良好です。
