商品の概要と仕様

制御軸数：4軸
・入力
正 (負) 方向リミットスイッチ/原点センサ/停止センサ/連続即時起動：各軸に 1 点計 4 点、DC 24 V 入力可
強制停止入力：全軸共通 1 点、DC 24 V 入力可
Z相入力 + (-) /サーボエンド/サーボレディ/ドライバアラーム：各軸に 1 点計 4 点、DC 5 V 入力可
・出力
パルス出力 (差動ラインドライバ時)：AM26C31 相当 (最大 20 mA)
パルス出力 (オープンコレクタ時)：定格負荷 DC 30 V、0.1 A 以下
ドライバアラームリセット/サーボ ON/偏差カウンタクリア、定格負荷：DC 30 V、0.1 A 以下
出力周波数：1Hz 〜 8MHz
出力形式：差動ラインドライバ/オープンコレクタ (ハードスイッチで軸ごとに切換)1 パルス方式/2 パルス方式/2 相 1 逓倍/2 相 2 逓倍/2 相 4 逓倍

詳細はメーカーページをご覧ください。

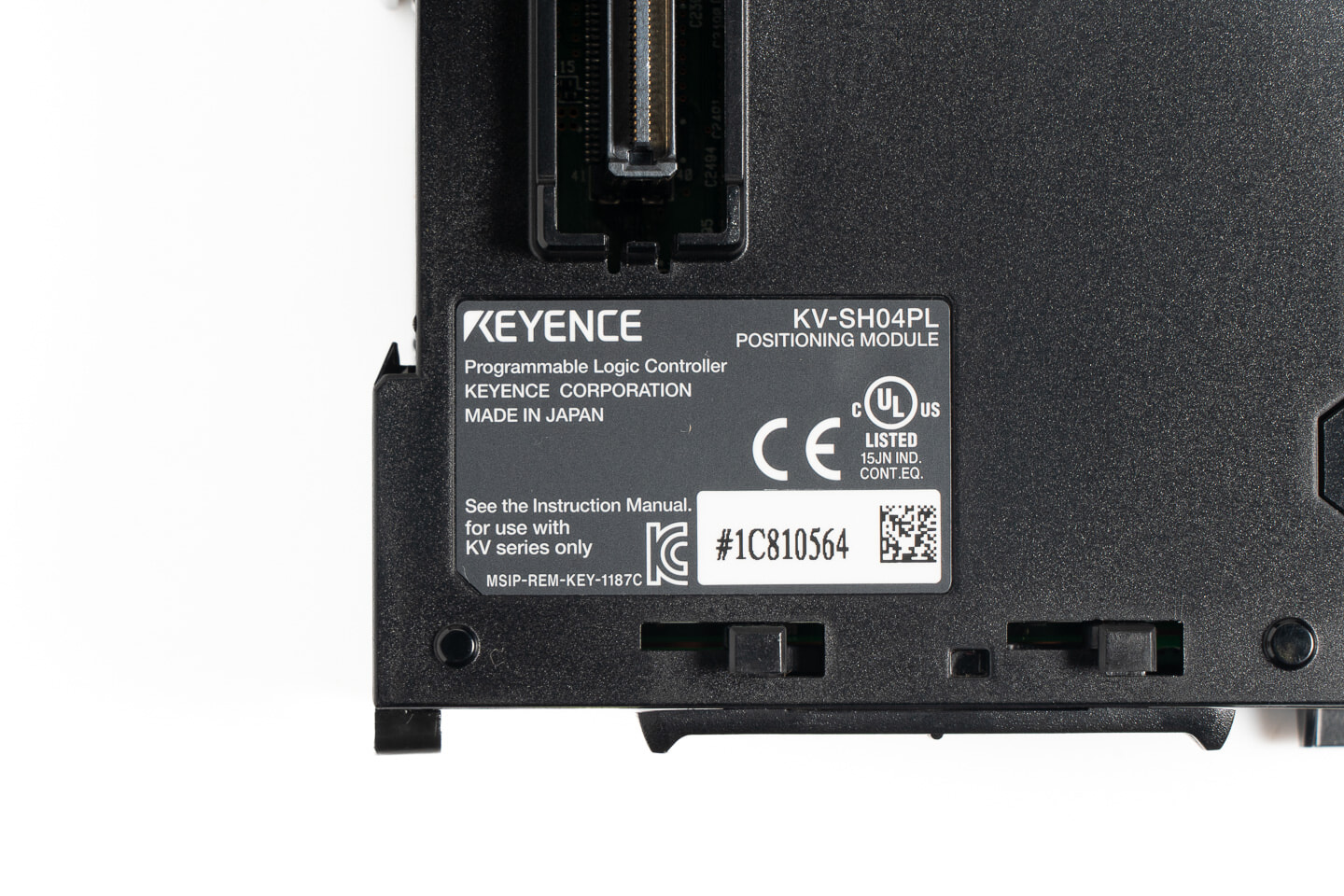

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・KV8000に本ユニットとKV-SSC02を連結し、差動にて8MHzのパルスを出力できること。
・入力信号が正常にONすること。

今回、8MHz、8000000PLS、加減速8000000P/s/msのパルス出力を行い経過時間を測定したところ1.003sec以内で性能の高さに感動しました。
実際にサーボを動作できる条件ではありませんが参考になればと思います。

ところどころに細かい擦りキズがあるのみで、状態は非常に良好です。
