商品の概要と仕様

すでに生産終了している貴重な製品です。

アナログ入力点数：2点（2チャンネル）
アナログ入力：DC-10～10V，DC-12～20mA
デジタル出力：-4000～4000，-8000～8000，-12000～12000
A/D変換速度：3ms/1チャンネル（1/12000時）

アナログ出力点数：1点（1チャンネル）
デジタル入力：0～4000，-4000～4000，0～8000，-8000～8000，0～12000，-12000～12000
アナログ出力：DC-10～10V，DC0～20mA
D/A変換速度：3ms/1チャンネル（1/12000時）

外部配線接続方式：20点ネジ端子台（M3.5ネジ）

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・アナログ入力チャンネルにそれぞれ5V、-5V、10V、-10V、0Vの順に電圧を入力し、誤差±1.0％（±100mV）の精度でデジタル変換されること。
・アナログ出力チャンネルからそれぞれ5V、-5V、10V、-10V、0Vの順に電圧を出力させ、誤差±1.0％（±100mV）の精度でアナログ変換されること。
・CPUを通して本製品のバッファメモリからデータの読み出し、書き込みが正常に行えること。
なお、オフセット及びゲインの設定は工場出荷時と同じ値に戻してあります。

製造年：1995年
バージョン：BD

端子台のカバーが外されています。

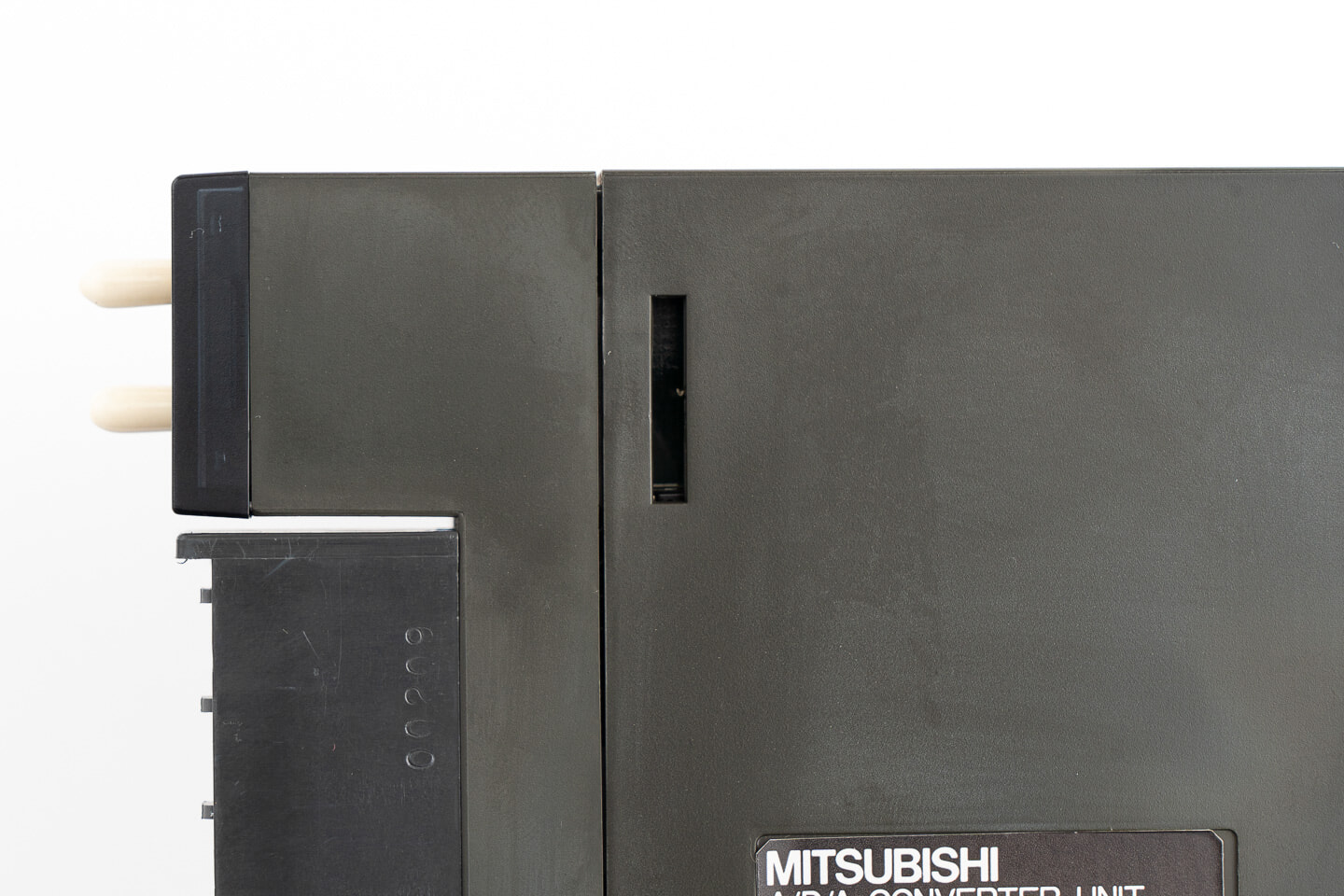

本体カバーの連結部のツメが1箇所欠けているため、引っ張ると少しだけ隙間が生じます。その他は、本体カバーの一部が変色、至る所に擦りキズがあったりと、相応の使用感は感じますが目に留まるようなキズや汚れはありません。
