商品の概要と仕様

すでに生産終了している貴重な製品です。

アナログ入力点数：4点（4チャンネル）
アナログ入力：DC-10〜10V，DC0〜20mA
デジタル出力：0〜4095
入力レンジ：0〜10V，0〜5V，1〜5V，-10〜10V，0〜20mA，4〜20mA， デジタル出力値0〜4000
A/D変換速度：400μs以下／4チャンネル（サンプリング：80μs／チャンネル）

アナログ出力点数：2点（2チャンネル）
デジタル入力：0〜4000
出力レンジ：0〜5V，1〜5V，0〜10V，-10〜10V，0〜20mA，4〜20mA， デジタル入力値0〜4000
D/A変換速度：240μs以下／2チャンネル（サンプリング：80μs／チャンネル）

外部供給電源：DC21.6〜26.4V / 0.16A
外部配線接続方式：20点ネジ端子台（M3.5ネジ）
入出力占有点数：64点（I/O割付：出力 64点）

本製品はバッファメモリが搭載されていないモデルとなります。そのため、入出力信号(X/Y)で、ディジタル値，アナログ値の読み書きを行います。アナログ出力レンジはCH1〜CH2、アナログ入力レンジはCH3〜CH6で共通の設定となりますので、 CH毎にレンジの設定はできません。

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・アナログ入力チャンネルにそれぞれ5V、-5V、10V、-10V、0Vの順に電圧を入力し、誤差±1.0％（±100mV）の精度でデジタル変換されること。
・アナログ出力チャンネルからそれぞれ5V、-5V、10V、-10V、0Vの順に電圧を出力させ、誤差±1.0％（±100mV）の精度でアナログ変換されること。

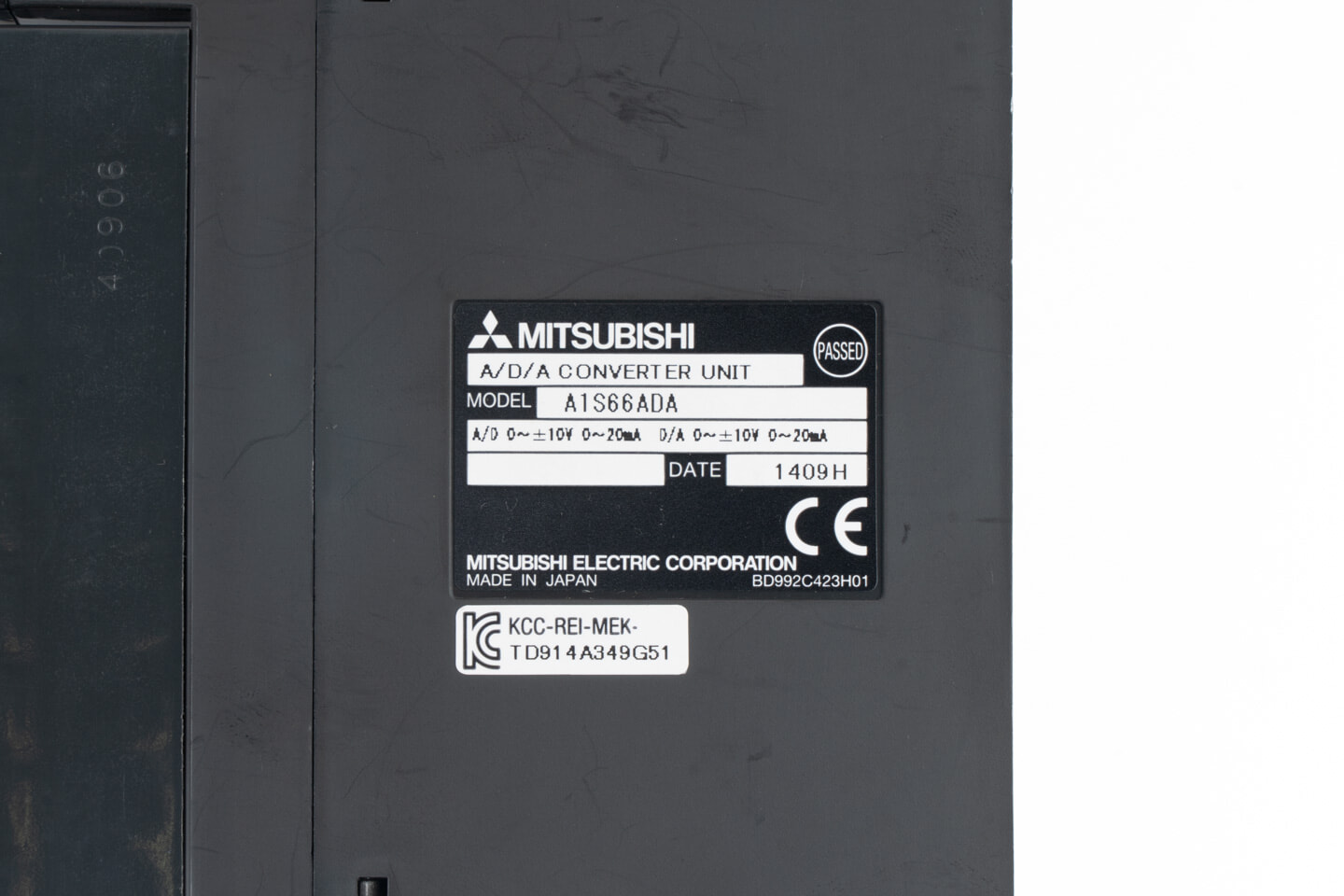

製造年：2014年

端子台カバーは取り外されていますので、同型機と置き換える際にカバーを付け替えてください。
ところどころにキズや汚れがありますが、状態は良好です。
