商品の概要と仕様

すでに生産終了している貴重な製品です。

制御軸数：2軸、パルス列出力
補間機能：直線補間機能（同時2軸のとき）
制御単位：pulse,mm,inch,degree
位置決めデータ：400データ/軸
制御モード：位置制御/速度→位置切換え制御/速度制御
入出力占有点数：48点

メーカー希望小売価格：170,000円

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・外部入力（近点信号・ドライブユニットレディ・停止信号・零点信号）に信号を入力し、それぞれの信号をCPUが正常に認識すること。
・本製品からパルスを10KHzで出力させ、現在位置と実際に吐き出されたパルス数が1パルスのズレもなく一致すること（パルス数の計数には高速カウンタユニット「A1SD62E」を使用）。
・CPUから本製品のバッファメモリに正常にデータの読み書きができること。
・原点復帰動作が正常に機能すること（近点信号により減速し、零点信号により停止することを確認）

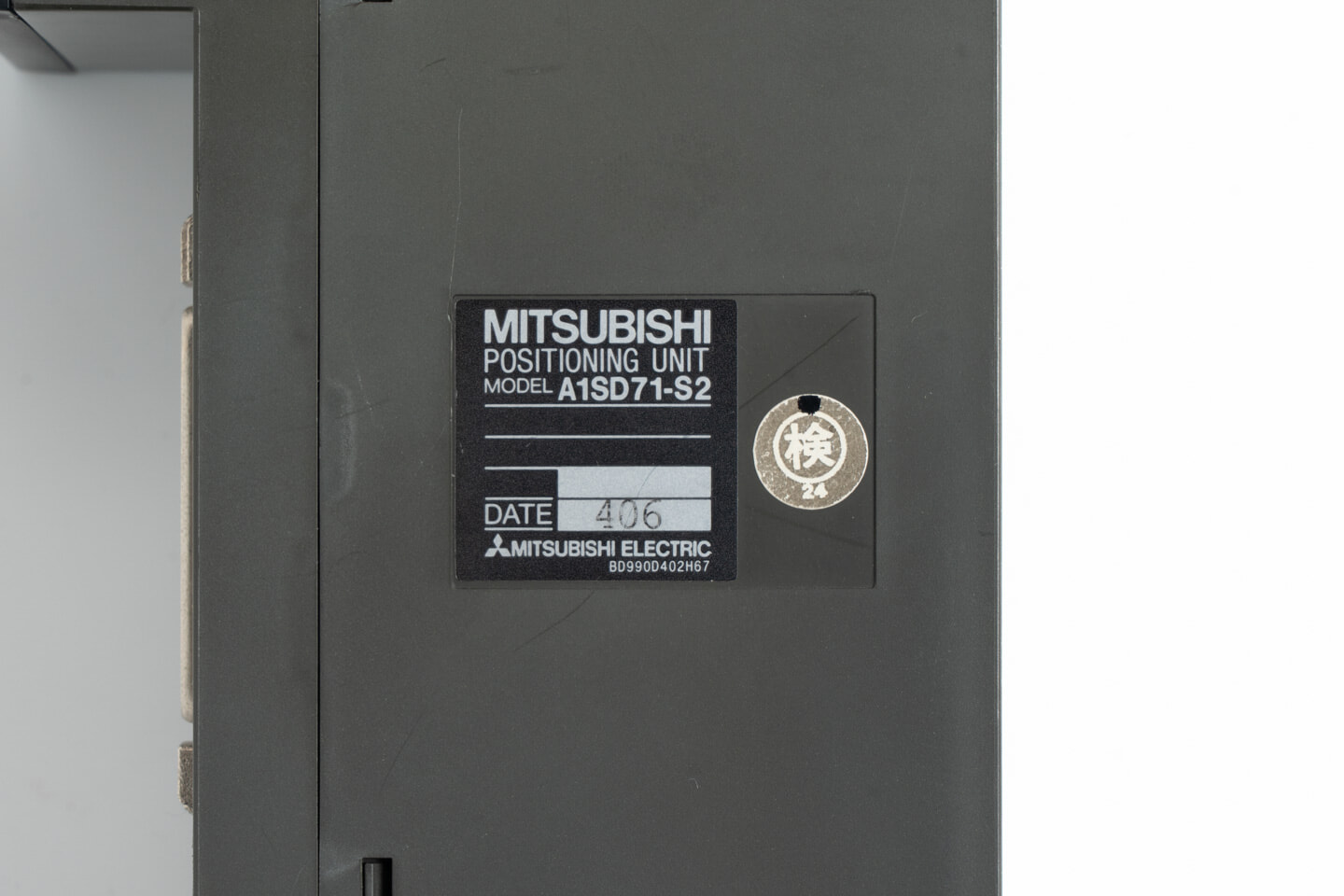

製造年月:1994年
バージョン：CF

位置決めデータのバックアップ用のバッテリ（A6BAT）を別途ご用意いただく必要があります。モノタロウ様などのショップでバッテリーを別途ご購入ください。

付属品は運転キーです。

ところどころに細かいキズがあるのみで状態は非常に良好です。
