商品の概要と仕様

すでに生産終了している貴重な製品です。

制御軸数：1軸
制御単位：pulse，mm，inch，degree
位置決めデータ数：600/1軸
最大出力パルス：400kpps（差動ドライバ）/200kpps（オープンコレクタ）
入出力占有点数：32点（I/O割付：特殊 32点）

メーカー希望小売価格：85,000円

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・ドライブユニットレディ信号、インポジション信号、零点信号、近点信号、上限・下限リミット、停止信号、速度・位置切り換え信号、外部始動に信号を入力し、それぞれの信号をCPUが正常に認識すること。
・すべての軸のオープンコレクタ出力、及び、差動出力からそれぞれ30KHzのパルス信号を出力し、1パルスのズレもなく正確に出力ができること。パルスの計数には高速カウンタユニット（A1SD62）を使用。
・CPUから本製品のバッファメモリに正常にデータの読み書きができること。
・ティーチングユニットを接続し正常にRS-422通信ができること。

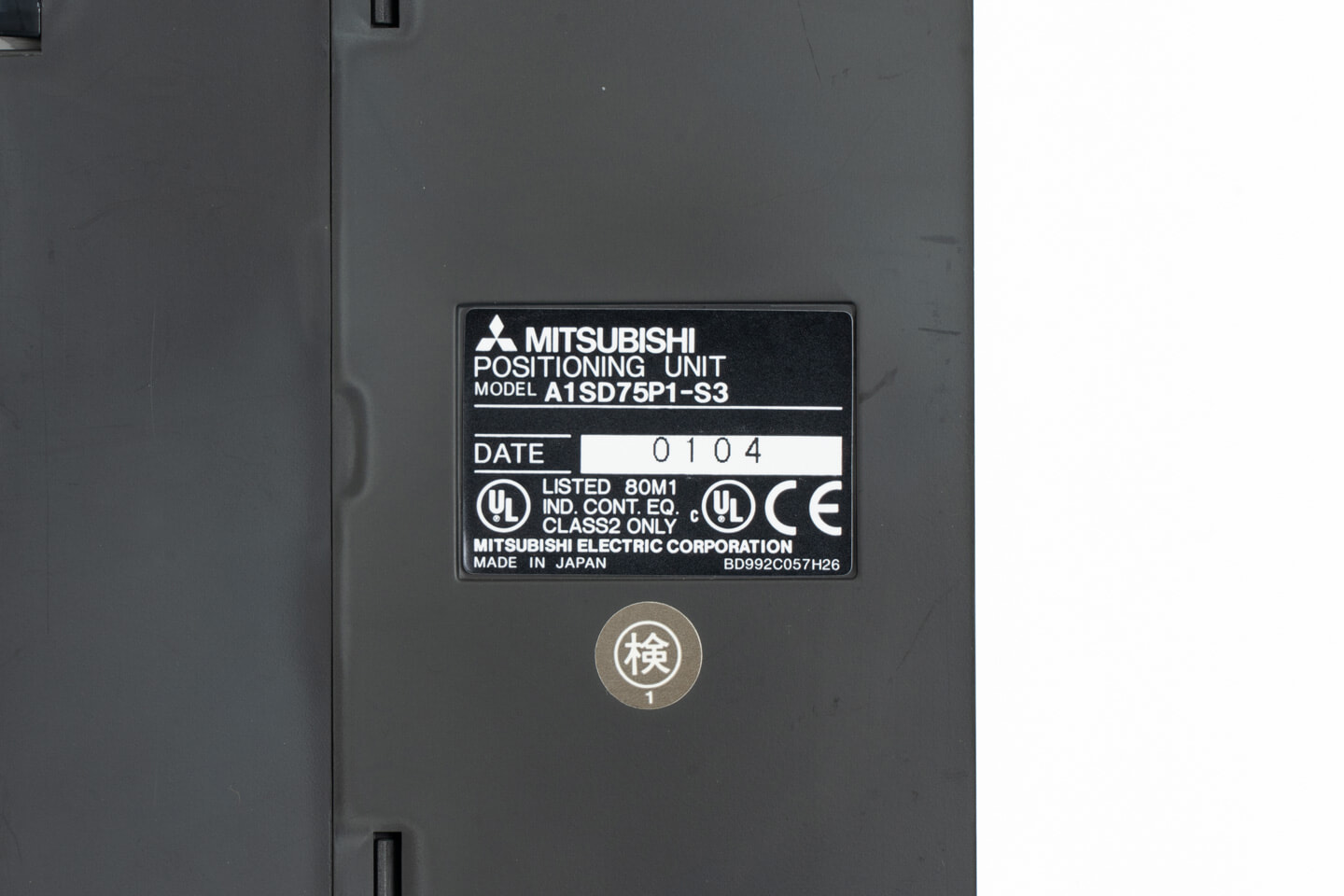

製造年：2001年
バージョン：GR

RS-422コネクタカバーがありません。
ところどころに細かいキズがあるのみで状態は非常に良好です。
