商品の概要と仕様

すでに生産終了している貴重なユニットです。

制御軸数：2軸
補間機能：2軸直線補間,2軸円弧補間
制御単位：pulse,mm,inch,degree

位置決めデータ数
・周辺機器による設定：600データ/軸設定可
・シーケンスプログラムによる設定：100データ/軸設定可

最大出力パルス
・差動ドライバへの接続時：400k pulse/s
・オープンコレクタへの接続時：200k pulse/s

メーカー希望小売価格：130,000円

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・ドライブユニットレディ信号、インポジション信号、零点信号、近点信号、上限・下限リミット、停止信号、速度・位置切り換え信号、外部始動に信号を入力し、それぞれの信号をCPUが正常に認識すること。
・すべての軸のオープンコレクタ出力、及び、差動出力からそれぞれ30KHzのパルス信号を出力し、1パルスのズレもなく正確に出力ができること。パルスの計数には高速カウンタユニット（A1SD62）を使用。
・CPUから本製品のバッファメモリに正常にデータの読み書きができること。
・ティーチングユニットを接続（RS-422）し正常に通信ができること。

コネクタカバーがありません。

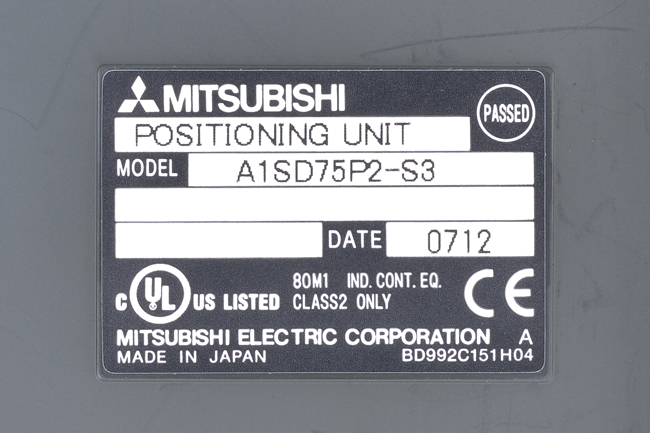

製造年月：2007年12月(0712)
ユニットバージョン：HW

全体的にキズや本体カバーの一部に色焼けが見られますが、状態は比較的良好です。
