商品の概要と仕様

すでに生産終了している貴重な製品です。

制御軸数：3軸
補間機能：
・2軸直線補間
・2軸円弧補間
制御単位：mm、inch、degree、pulse
位置決めデータ数
・周辺機器による設定：600データ/軸設定可
・シーケンスプログラムによる設定：100データ/軸設定可
最大出力パルス
・差動ドライバへの接続時：400k pulse/s
・オープンコレクタへの接続時：200k pulse/s
入出力占有点数：32点(I/O割付：特殊 32点)

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・ドライブユニットレディ信号、インポジション信号、零点信号、近点信号、上限・下限リミット、停止信号、速度・位置切り換え信号、外部始動に信号を入力し、それぞれの信号をCPUが正常に認識すること。
・すべての軸のオープンコレクタ出力、および差動出力から、それぞれ30KHzのパルス信号を出力させて、1パルスのズレもなく正確に出力ができること。パルスの計数には高速カウンタユニット（A1SD62E）を使用。
・CPUから本製品のバッファメモリにデータの読み書きが正常に行えること。
・ティーチングユニット（AD75TU）を接続し、正常にRS-422通信ができること。

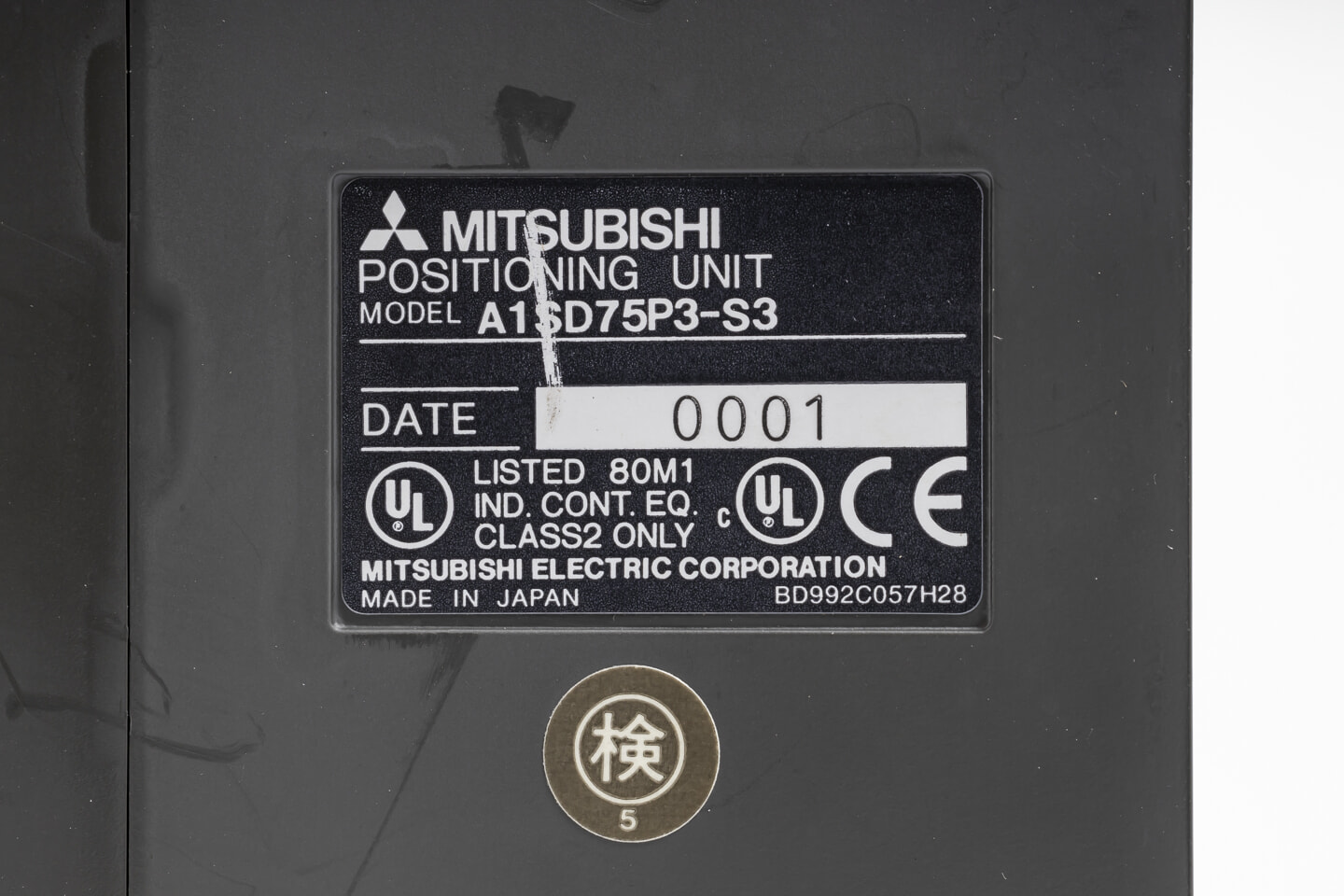

製造年：2000年

外部配線接続コネクタは付属しません。また、RS-422コネクタカバーが外されています。
ところどころに細かいキズがあるのみで状態は非常に良好です。
