商品の概要と仕様

すでに生産終了している貴重な製品です。

アナログ入力点数：16点（16チャンネル）
アナログ入力（電圧）：DC-10〜+10V（入力抵抗：1MΩ）
デジタル出力：-48〜+4047，-2048〜+2047
A/D変換速度：1ms/チャンネル

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・全てのチャンネルにそれぞれ5V、-5V、10V、-10V、0Vの順に電圧を入力し、誤差±1.0％（±100mV）の精度でデジタル変換されること。
・CPUから本製品のバッファメモリに正常にデータの読み書きができること。

本体側面の設定ピン（ショートピン）の設定は、フルレンジでの動作確認を行うため工場出荷時とは異なった状態に設定されていますのでご注意下さい。
本体側面には二つの設定ピンがあり、一つはオフセット／ゲイン設定ピン、もう一つはアナログ入力切替設定ピンとなっています。このうち、オフセット／ゲイン設定ピンは、工場出荷時にはS1に設定されているのですが、当社にて-10〜＋10Vを入力させ、フルレンジでの動作確認を行っているため、S4に設定しています。アナログ入力切替設定ピンにつきましては、工場出荷時と同じくOFF（V側）に設定しています。

また、オフセット、およびゲインは調整した上で出荷しておりますが、A616ADはチャンネル毎の調整ができないため、全チャンネル一括での調整となります。そのため、僅かですがバラツキがございます。

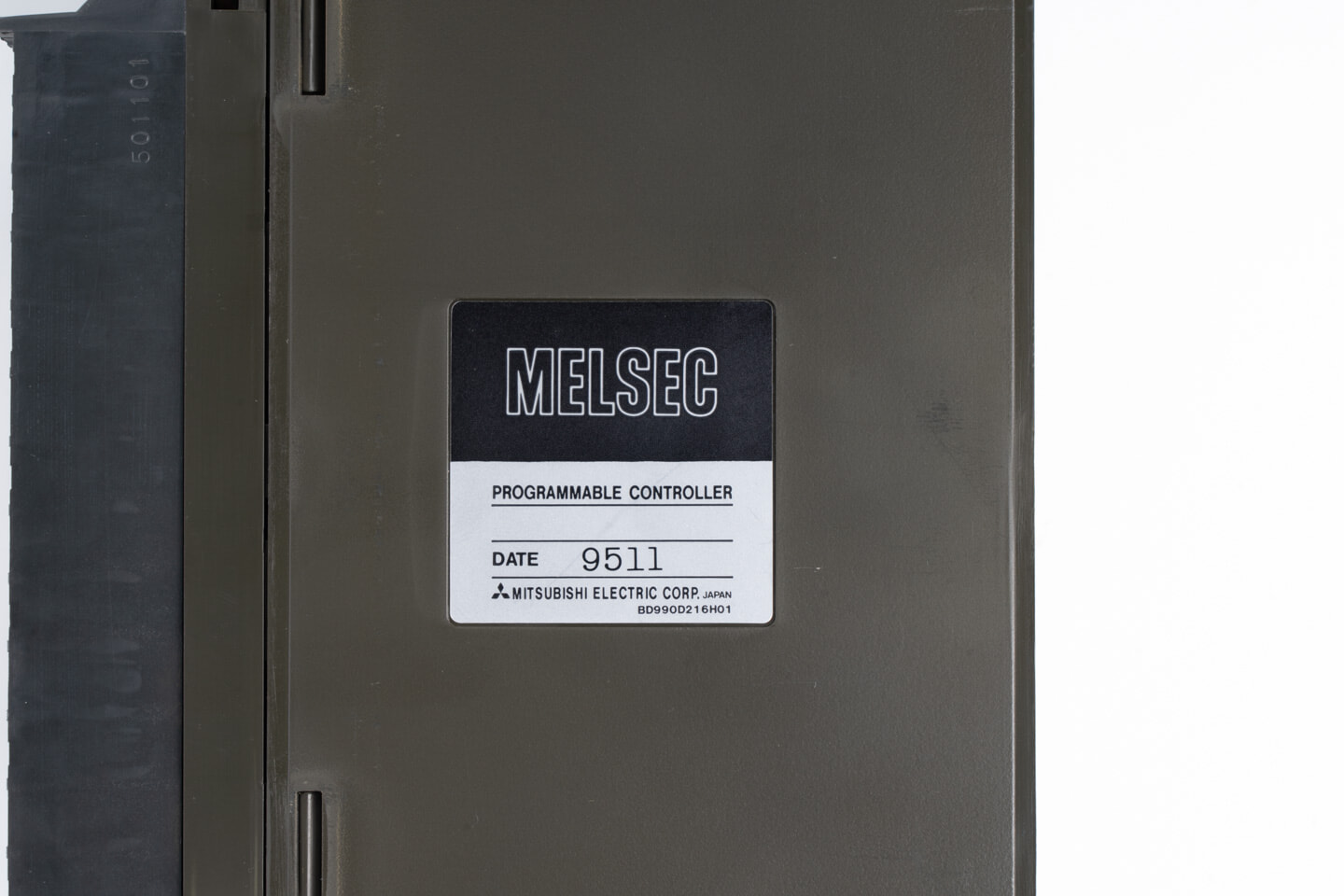

製造年：1995年

端子台カバーが取り外されています。
ところどころに細かい擦りキズや汚れがあるのみで、状態は良好です。
