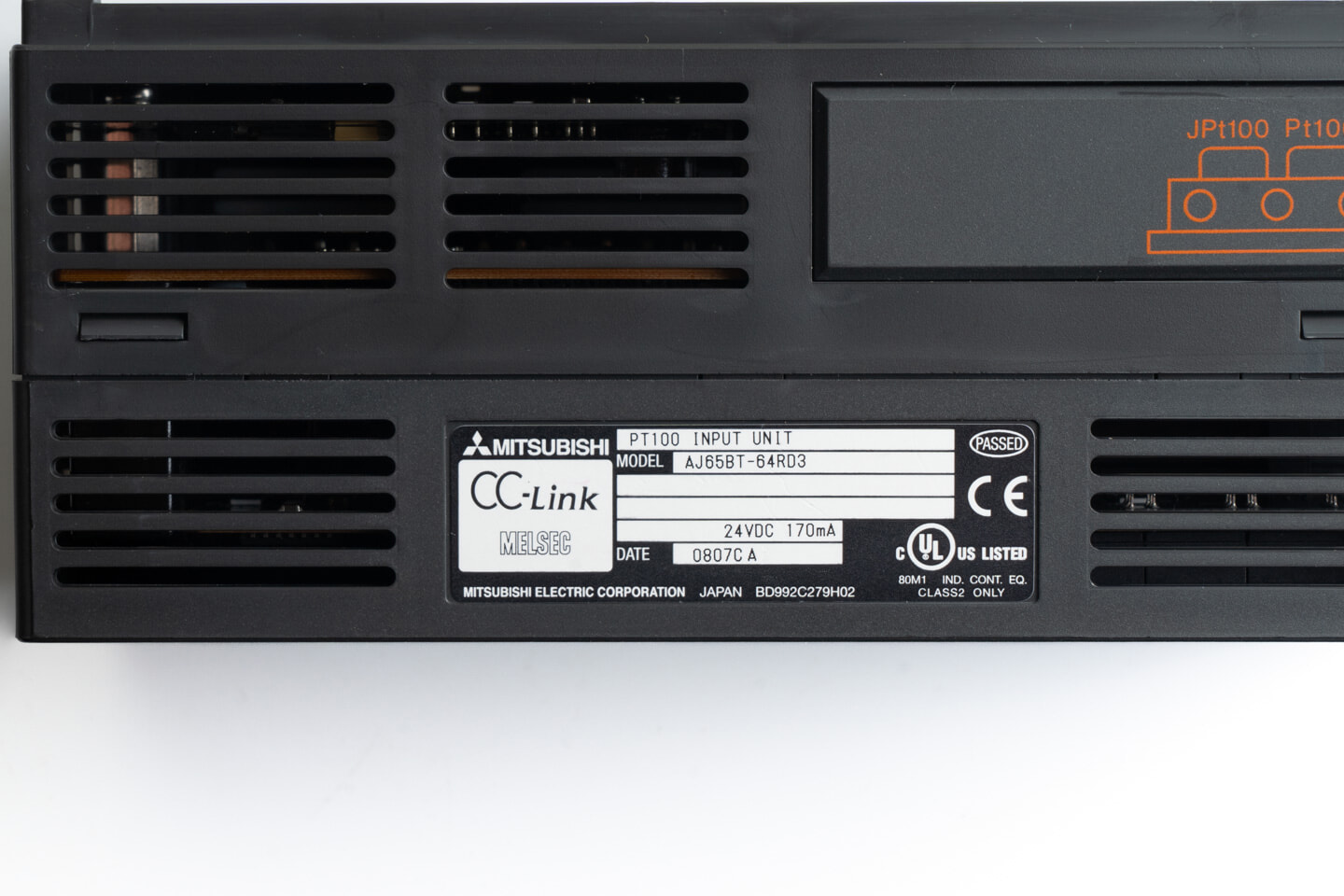

商品の概要と仕様

すでに生産終了している貴重な製品です。

チャンネル数：4チャンネル
温度測定値デジタル出力範囲
・16ビット符号付バイナリ（-1800～6000：小数点以下第一位までの値×10倍）
・32ビット符号付バイナリ（-180000～600000：小数点以下第三位までの値×1000倍）
使用可能測温抵抗体：Pt100，JPt100
測定方法：3線式
測定温度範囲：-180～600℃
分解能：0.025℃
変換速度：40ms／チャンネル
外部配線接続方式：27点2ピース端子台（M3.5ネジ）
通信ケーブル：CC-Link専用ケーブル
占有局数：4局

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・QJ61BT11Nをマスター局としてCC-Linkで接続し、正常に通信ができること。
・オフセット/ゲイン工場設定、移動平均処理指定で、以下の温度測定を全チャンネルで行った。抵抗値はテスターでの測定で誤差を含んでいます。
・Pt100を接続し、測定した温度は全て26～27℃で、チャネル間の差は0.6℃以下である。
・約32.8～33Ωの抵抗を接続して測定値した温度は、-166.7～-166.3℃である。
・約98.1～98.5Ωの抵抗を接続して測定値した温度は、-5.3～-4.0℃である。
・約158.4～159.3Ωの抵抗を接続して測定値した温度は、152.7～154.9℃である。
・約298～298.4Ωの抵抗を接続して測定値した温度は、551.5～552.4℃である。
目安でしかありませんが、概ね基準値に近い値で測定できていると思われます。

製造年：2008年

ところどころに細かい擦りキズがあるのみで、状態は良好です。
