商品の概要と仕様

チャンネル数：2チャンネル
カウント入力信号：1相入力，2相入力
入力信号レベル：DC5/12/24V 2～5mA
計数速度（最高）
・HIGH側：200k pulse/s
・LOW側：10k pulse/s（1相入力），7k pulse/s（2相入力）
計数範囲 ：24ビットバイナリ 0～16777215
カウンタ型式：UP/DOWNNプリセットカウンタ+リングカウンタ機能
外部入力：プリセット,ファンクション・スタート DC5/12/24V 2～5mA
外部出力：一致出力 2A/1コモン
外部配線接続方式：27点端子台（M3.5ネジ）
占有局数：4局

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・QJ61BT11Nをマスター局としてCC-Linkで接続し、正常に通信ができること。
・パルス入力端子に200kppsのパルス信号を入力し、1パルスのズレもなく正確に加算、及び、減算カウントすること。
・外部出力端子（EQU1,EQU2）が、それぞれ設定したカウントと現在カウンタ値が一致した時に正常に出力されること。また、一致出力リセット指令により出力OFFすること。
・外部入力端子（PRESET）に電圧を印加する事により、カウンタの現在値が設定した数値に書き換えられること。
・カウンタ機能選択をカウントディセーブル機能に設定し、外部入力端子（ F.START）に電圧を印加する事により、パルスのカウントを停止すること。

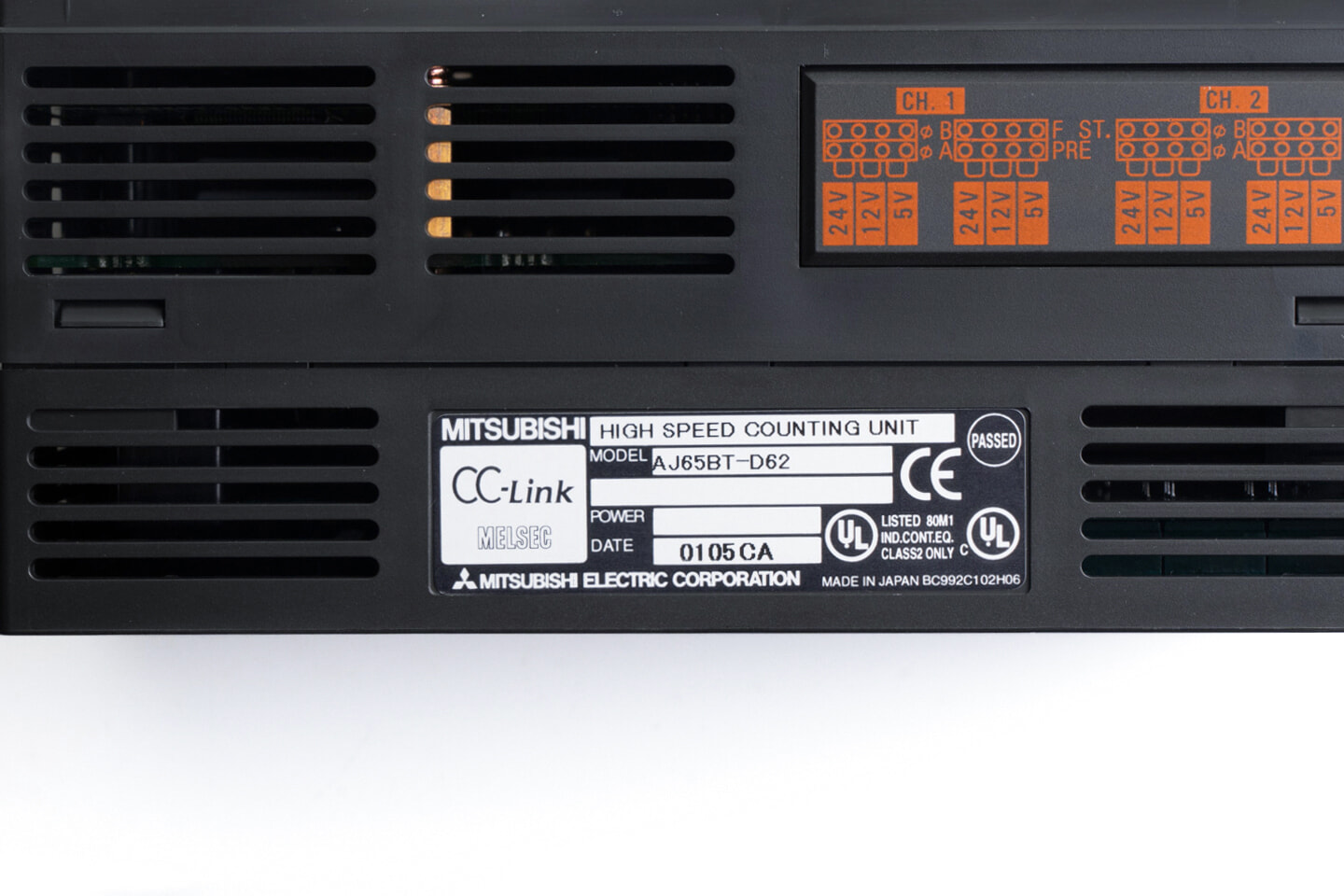

製造年：2001年

端子台カバーがありません。
ところどころに細かい擦りキズがあるのみで、状態は良好です。
