商品の概要と仕様

すでに生産終了している貴重な製品です。

データリンクシステム：光データリンクシステム
通信速度：1.25Mbps
通信方式：半二重ビットシリアル方式
伝送路形式：二重ループ
総延長距離：最大10㎞（局間1㎞）
接続ステーション数：最大65局（マスタ局：1、ローカル局とリモートI/O局の合計：64）
通信ケーブル：SI／H-PCF　光ファイバケーブル

MELSECNETモード
・1システムの最大リンク点数：1024点、128バイト（リンクリレー）/1024点、2048バイト（リンクレジスタ）
・1局あたりの最大リンク点数：1024バイト

MELSECNETⅡモード，MELSECNETⅡ混在モード
・1システムの最大リンク点数：4096点、512バイト（リンクリレー）/4096点、8192バイト（リンクレジスタ）
・1局あたりの最大リンク点数：1024バイト（リンクパラメータ前半）/1024バイト（リンクパラメータ後半）

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・A2ACPU＋AJ71AP21のセット2組を光ケーブルで接続し、ネットワークを構成した上で、リンクデバイス（リンクリレー・リンクレジスタ・XY）が両局間において正常に共有できること。
・リンク用特殊リレーをモニタすることで、正ループと副ループの両回線の通信が正常であること、及び、ハードウェア異常検出がOFF（正常）であること。

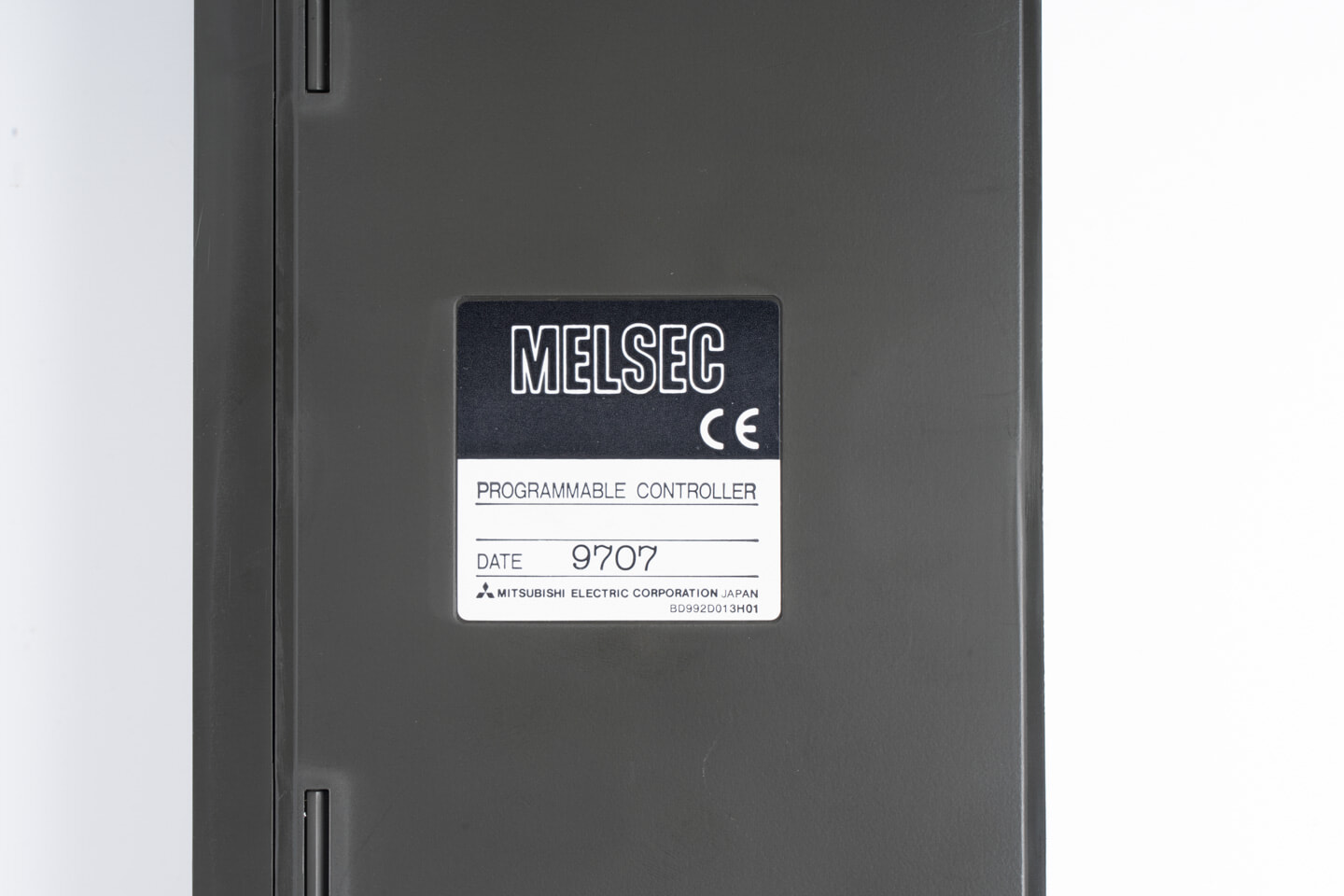

製造年：1997年

ところどころに細かい擦りキズはありますが、状態は比較的良好です。
