商品の概要と仕様

定格電圧：AC100〜240V
電圧許容範囲：AC85V〜264V
定格周波数：50/60Hz
電源ヒューズ：250V5A
DCサービス電源：DC24V 460mA以下
入力点数：24点
入力形式：シンク
入力信号形式：無電圧接点入力またはNONオープンコレクタトランジスタ
入力信号電圧：DC24V±10%
入力応答時間：約10ms
入力回路絶縁：ホトカプラ絶縁
入力動作表示:入力ON時パネルのLED点灯
出力点数：24点
出力種別/形式：リレー
外部電源：AC250VDC30V以下
抵抗負荷：2A/1コモン
最小負荷：DC5V 2mA
応答時間OFF→ON：約10ms
応答時間ON→OFF：約10ms
出力動作表示：リレーコイル通電時パネルのLED点灯

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・DCサービス電源に電子負荷を接続し、負荷をかけてDC24V±10%以内が出力されること。
・内部の回路に短絡しているものがなく、正常に動作すること。
・全ての入力端子に信号を入力し、それぞれの信号を正常に認識すること。
・全ての出力端子から信号を出力させ、接続したリレーが正常に動作すること。
・全てのLEDが正常に点灯すること。

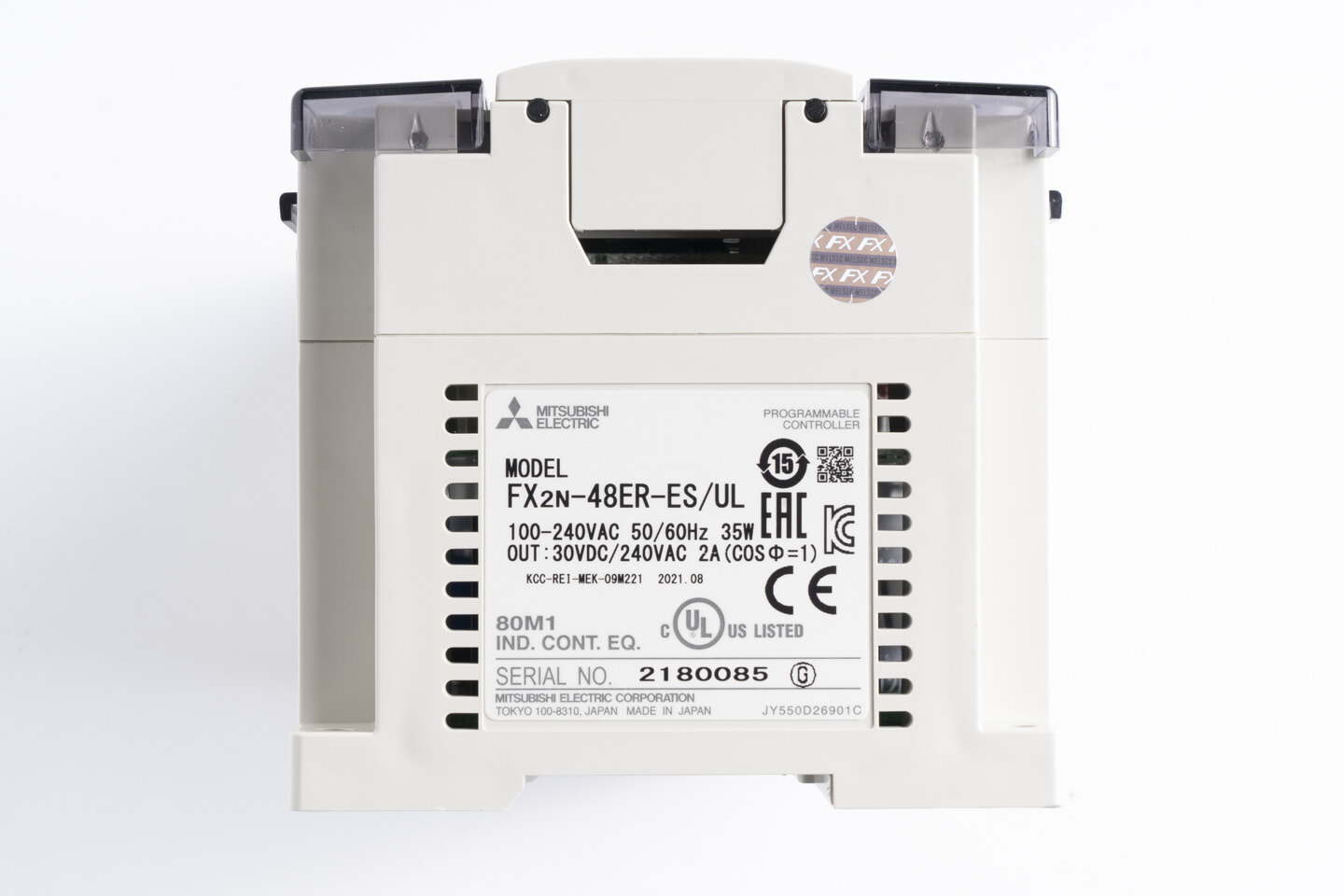

製造年：2021年

ところどころに細かい擦りキズがあるのみで、状態は非常に良好です。
