商品の概要と仕様

制御軸数：4軸
制御出力インターフェース：パルス列オープンコレクタ出力
制御単位：パルス
位置決め機能：メモリ運転、直接運転の2種類
位置指令：-1,073,741,823〜+1,073,741,823パルス
位置指令データ数：100個/軸
速度指令：1pps〜500kpps
速度指令データ数：100個/軸
加減速時間：0〜250s
加減速時間データ数：加速/減速別々に9個/軸
速度カーブ：台形またはS字（各軸ごとに設定可能）

メーカー標準価格：158,000円

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・CW/CCW限界入力信号、原点近傍入力信号、原点入力信号、即停止入力信号、それぞれの信号が正常に機能すること。
・本製品からパルスを30kHzで出力させ、現在位置と実際に吐き出されたパルス数が1パルスのズレもなく一致すること （パルス数の計数にはCJ1M-CPU22の内蔵入出力の高速カウンタ機能を使用）。
・PLCから本製品の運転用データにアクセスし、正常にデータの読み書きができること。

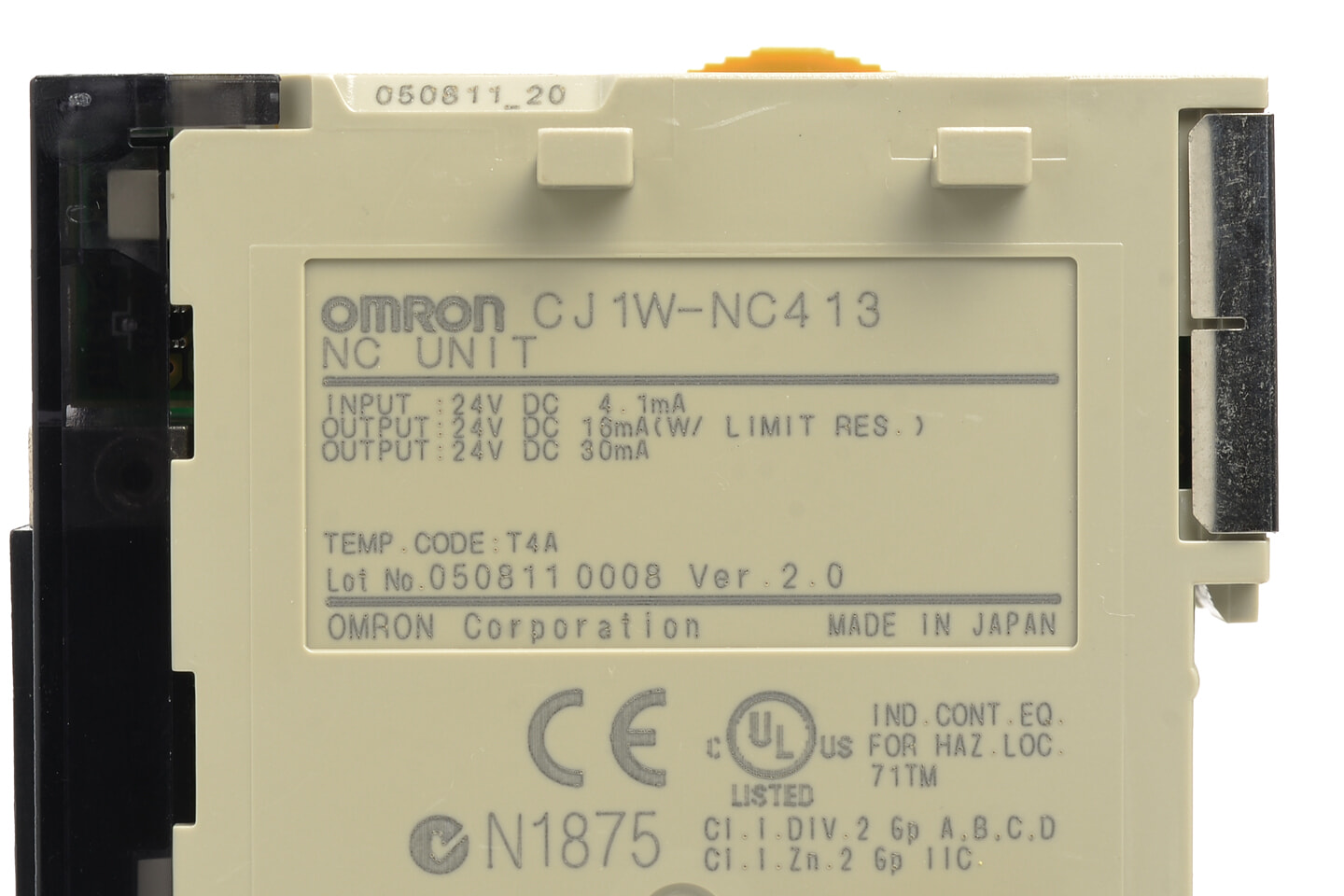

製造年：2005年
バージョン：2.0

ところどころに細かい擦りキズがあるのみで、状態は良好です。
