商品の概要と仕様

すでに生産終了している貴重な製品です。

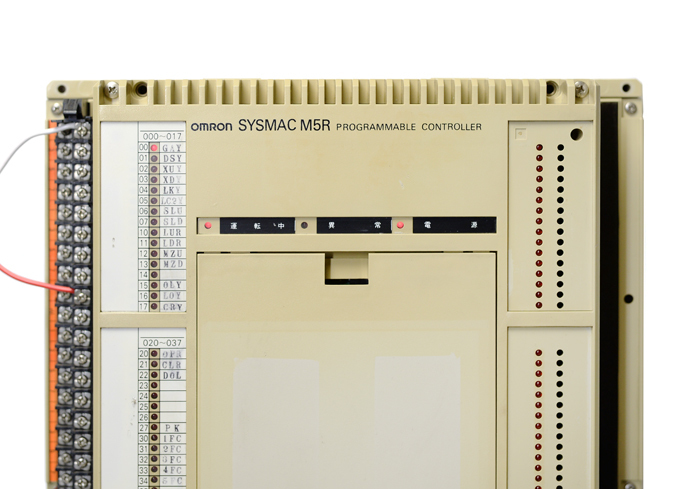

▼CPUベースユニット:SCYM5R-CPU85

電源電圧:DC24V
制御方式:ストアードプログラム方式
プログラム方式:ラダーチャート式
命令語長:16ビット/1ワード(1ワード/語、2ワード/語)
命令の種類:26種類
プログラム容量:RAM 3K語(0000～2999)、EP-ROM 3K語(0000～2999)
入出力点数:256点(0000～0377)
補助リレー:256点(0400～0777)
補助リレー:224点(1000～1337)
キープリレー:256点(000～377)

タイマ・カウンタ:128点(000～177)
・タイマ:0～99.9秒
・カウンタ:0～999カウント

シフトレジスタ:256点(000～377)、8ビット×32
特殊補助リレー:28点(1340～1367、1374～1377)
一時記憶リレー:8点(0～7)
停電機能:キープリレー、カウンタ、シフトレジスタは停電前の状態を保持します。

▼入力ユニット:SCYM5R-ID021
入力:32点

▼出力ユニット:SCYM5R-OD041×2台
出力:32点 500mA/点
トランジスタ出力

新品のバッテリ(SCY-BAT01)を別途ご用意いただく必要があります。
モノタロウ様などのショップでバッテリーを別途ご購入ください。

メーカー希望小売価格:175,000円(SCYM5R-CPU85)+31,000円(SCYM5R-ID021)+36,000円(SCYM5R-OD041)

商品の状態

動作確認は全ての入力接点に電圧を加え、ランプが点灯することのみを確認しました。入力を認識してプログラムが正常に動作することや出力接点の確認は行っておりません。

バッテリーは付属しません。

全体的にキズや汚れ、色やけがありますが、目立つような外傷はありません。
全ての端子台にカバーがありません。また、I/O動作表示用ランプに貼られていたシートが2箇所剥がれています。
