商品の概要と仕様

すでに生産終了している貴重な製品です。

定格電圧：DC24V
表示パネル：TFTカラーLCD 256色 W320×H240ドット
バックライト：冷陰極管（寿命50000時間以上）
タッチスイッチ：16×12/1画面
画面データ内部記憶：メモリ容量2Mバイト
PLC・外部機器接続用シリアルI/F：RS-232C/RS-422、Ethernet、Flex Network、ツールコネクタ

詳細はメーカーページよりダウンロードしてご確認ください。（会員登録が必要な場合があります）

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・ツールインターフェイスコネクタ：画面データが正常に転送できること。
・Ethernetポート：画面データが正常に転送できること。
・シリアルインターフェイスCOM1（RS-232C・RS-422）：ループバックによる信号の送受信が正常に行えること。
・シリアルインターフェイスCOM2（RS-232C）：ループバックによる信号の送受信が正常に行えること。
・タッチスイッチが全面にわたり正常に反応すること。
・ドット欠けがないこと。
・表示の視認性に異常がないこと。
・ユーザーメモリ/CFカードの初期化ができること。

Flex Networkポートは未確認です。

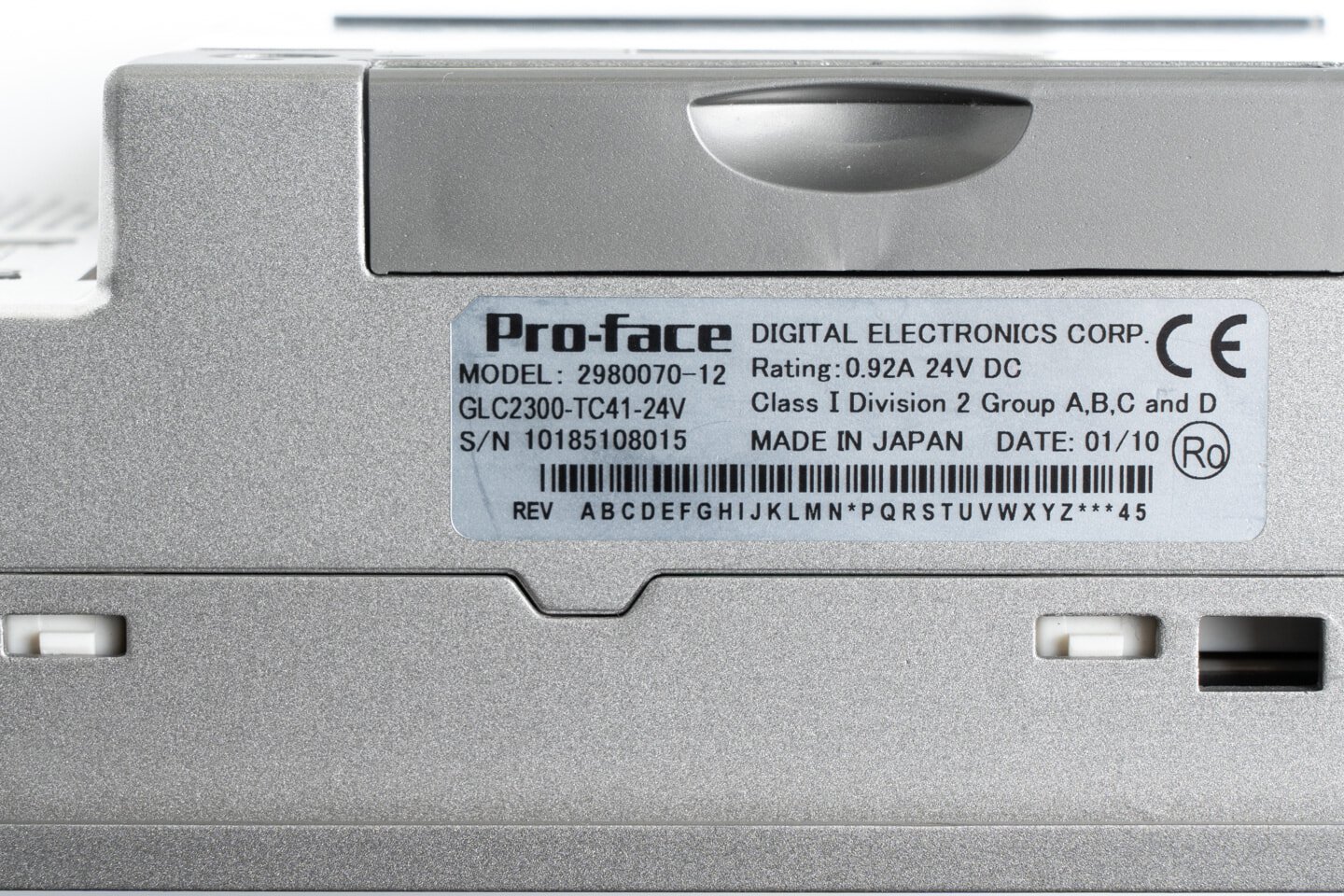

製造年：2010年

付属品はFlex Networkコネクタ、パッキンです。取付金具は付属しませんが、同製品との置き換えであれば流用可能ですので問題ありません。

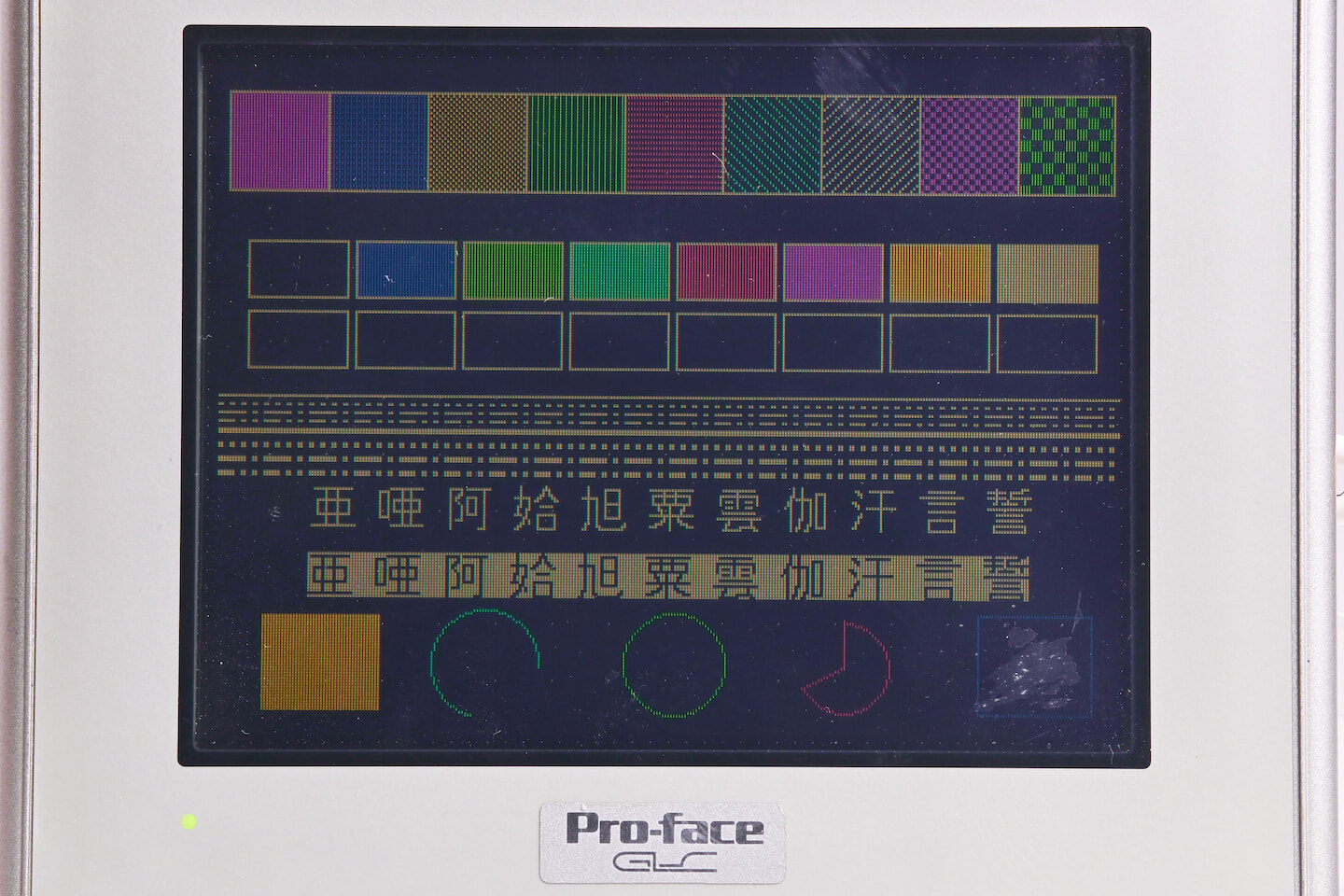

本体のところどころに細かいキズがあります。また画面に目に留まるキズがありますが、視認性を大きく損ねるようなものではありません。実際に画面を表示させている写真がありますので、視認性をご確認いただけますと幸いです。
