商品の概要と仕様

すでに生産終了している貴重な製品です。

ハンディータイプタッチパネル
定格電圧：DC24V（許容範囲DC19.2〜28.8V）
表示パネル：TFTLCD、W640×H480ドット
バックライト：冷陰極管（連続点灯寿命約50000時間以上）
タッチスイッチ：キー数32×24/1画面 2点押し選択可能
画面データ内部記憶：メモリ容量FLASH EPROM 6Mバイト
パソコン接続ツールポート、PLC接続シリアルI/F
ファンクションスイッチ：スイッチ数15
オペレーションスイッチ：ファンクション左上のスイッチ
非常停止スイッチ：プッシュロックスイッチ
3ポジションオペレーションスイッチ：背面、3ポジション出力

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・ツールポート：タッチパネルDATAが転送できること。
・通信ポート：オムロンのPLC（CQM1シリーズ）と接続し、PLCとRS-232C通信ができること。
・ハードスイッチ：F1-F15、OPの入力が動作すること。
・出力ポート：DOUT0、DOUT1、OP、BUZZ、EMG0、EMG1、EMG2、ENB0、ENB1の出力が動作すること。
・CFカードスロット：カードの認識とフォーマットができること。
・タッチスイッチが全面にわたり正常に反応すること。
・ドット欠けがないこと。

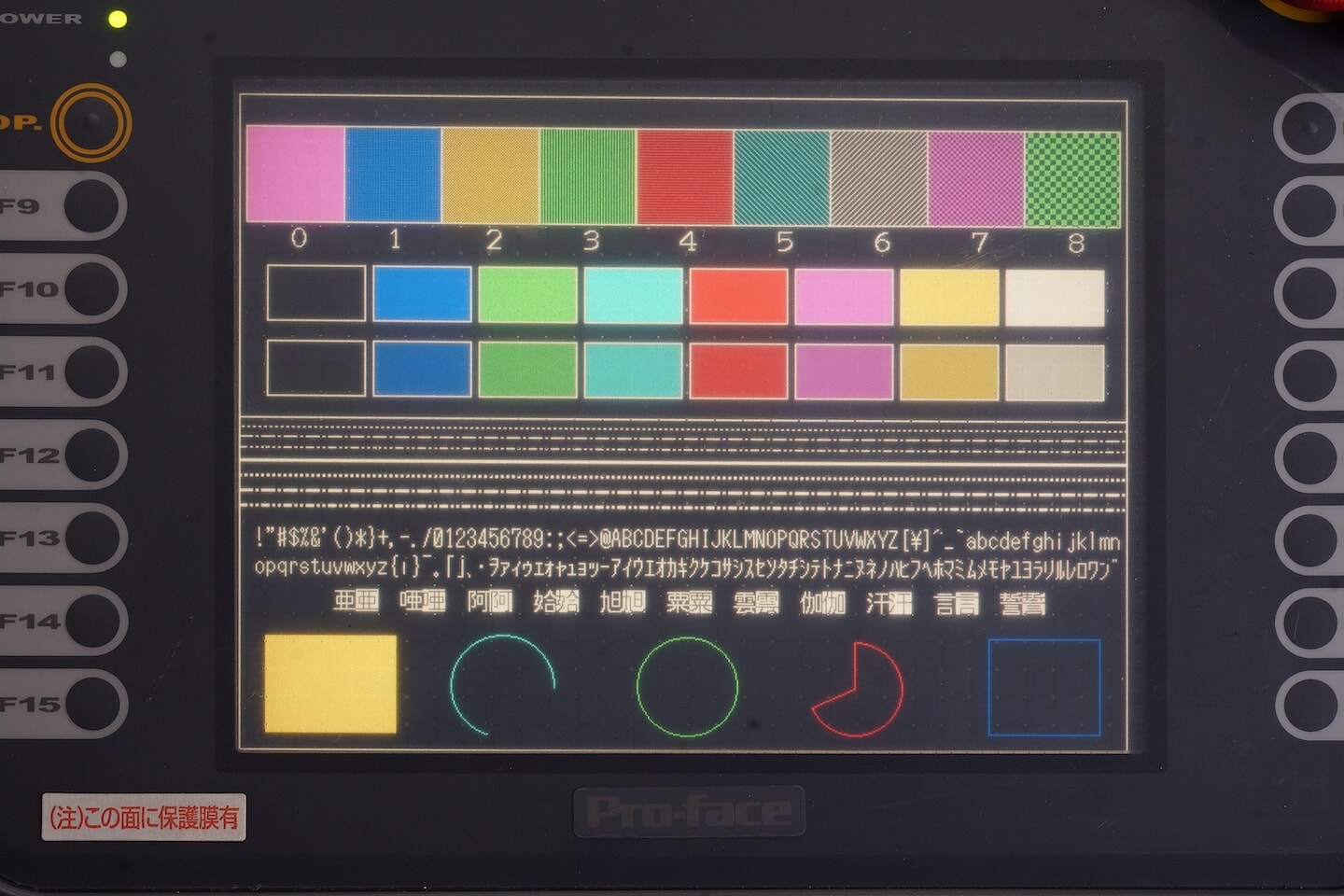

・表示の視認性に異常がないこと。
・メモリの初期化ができること。
・タッチパネルの振動機能が動作すること。

RS-422ポートは機材がないため動作確認を行っておりません。
時計設定エラーの表示が出ます。これは時計のバックアップ用リチウム電池の電圧が低下したときに表示されるもので、本体の電源が再投入されてから、約24時間でバックアップ可能な程度まで充電され、約96時間（4日間）で充電が完了します。この作業を行っても復帰しない場合は、リチウム電池の交換が必要となります。

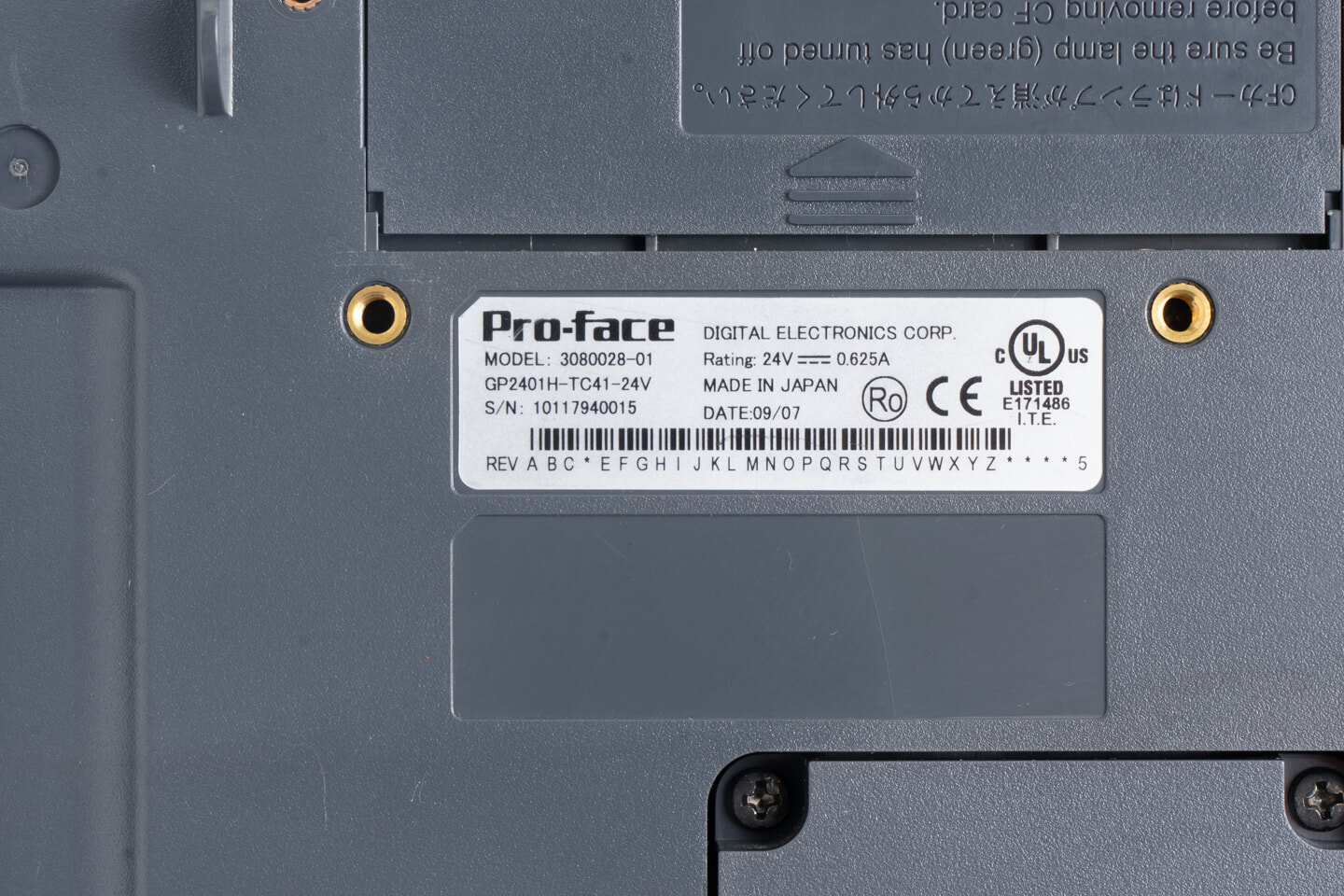

製造年：2007年

付属品は画面保護シート、非常停止スイッチガードカバー、ハンドストラップです。

本体のところどころに細かいキズがありますが状態は非常に良好です。
