商品の概要と仕様

すでに生産終了している貴重な製品です。

電源電圧：DC24V
画面メモリ（FROM）：1,472kバイト
バックアップメモリ（SRAM）：128Kバイト
表示デバイス：STN モノクロ
表示サイズ：5.7インチ
表示色：モノクロ 8 階調 + ブリンク
表示分解能：320(H) × 240(V)
バックライト：冷陰極管　寿命約 58,000 h
タッチスイッチ：アナログ抵抗膜方式、 1024×1024
ファンクションスイッチ：6個
モジュラー 8 ピン(MJ1)：RS-232C、RS-422/485（2 線式）　画面データ転送/外部接続用インターフェース
モジュラー 8 ピン(MJ2)：RS-232C/RS-485、RS-422（4 線式）　PLC 接続用インターフェース
USB マスタポート：A タイプ、USB Ver. 1.1　プリンタ /CF カードリーダライタ接続用
USB スレーブポート：B タイプ、USB Ver. 1.1　画面データ転送用

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・画面データ転送/外部接続用インターフェースでRS-232C通信にて、PCから画面データが正常に転送できること。
・画面データ転送用USB スレーブポートにて、PCから画面データが正常に転送できること。
・PLC 接続用インターフェースと計算機リンクユニット（A1SJ71UC24-R2）と接続し、RS-232C通信で正常にデータ通信が行えること。
・PLC 接続用インターフェースと計算機リンクユニット（A1SJ71UC24-R4）と接続し、RS-422通信で正常にデータ通信が行えること。
・各ファンクションスイッチが正常に機能していること。
・タッチスイッチが全面にわたり正常に反応すること。
・色の再現性、視認性に異常がないこと。

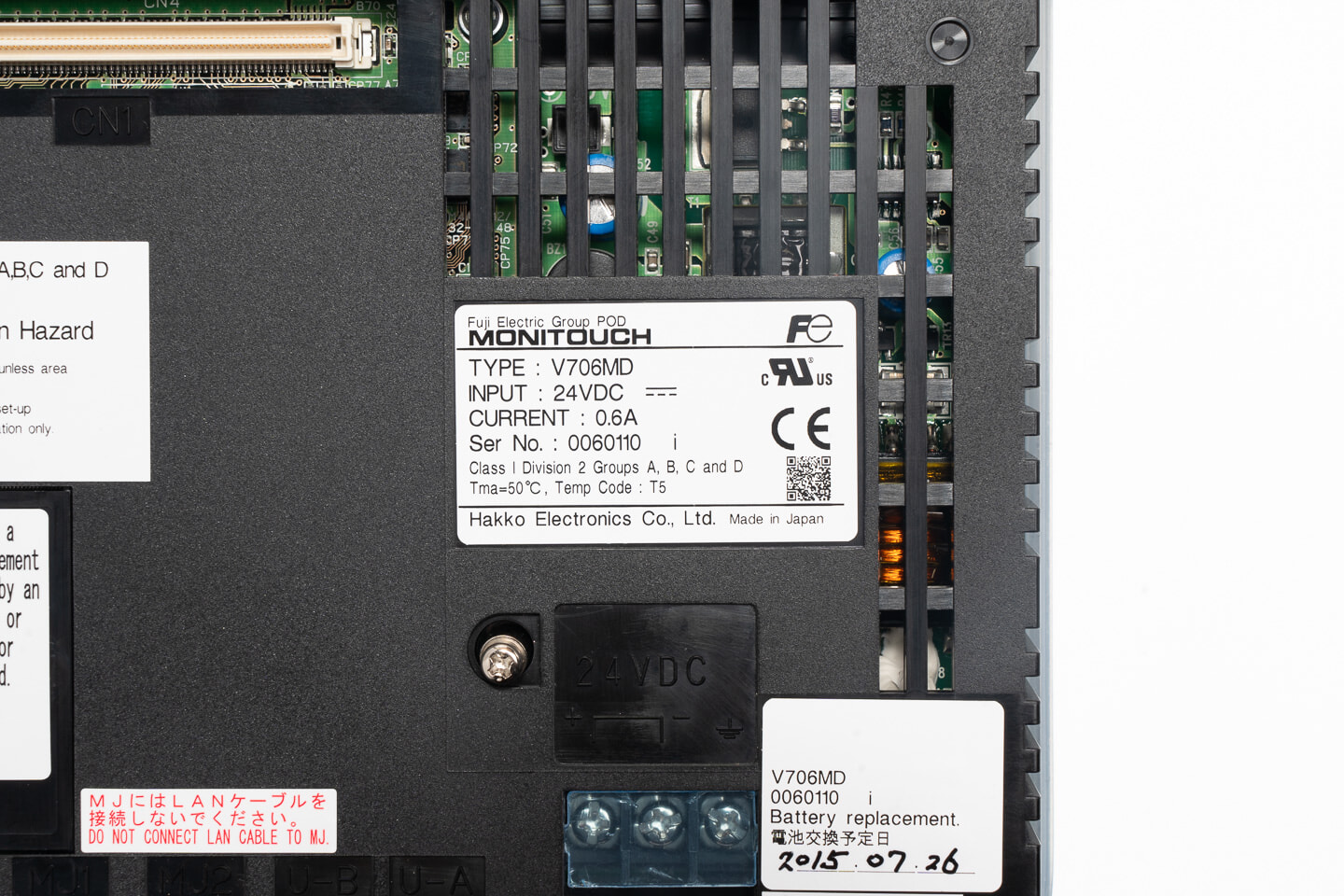

製造年：2010年

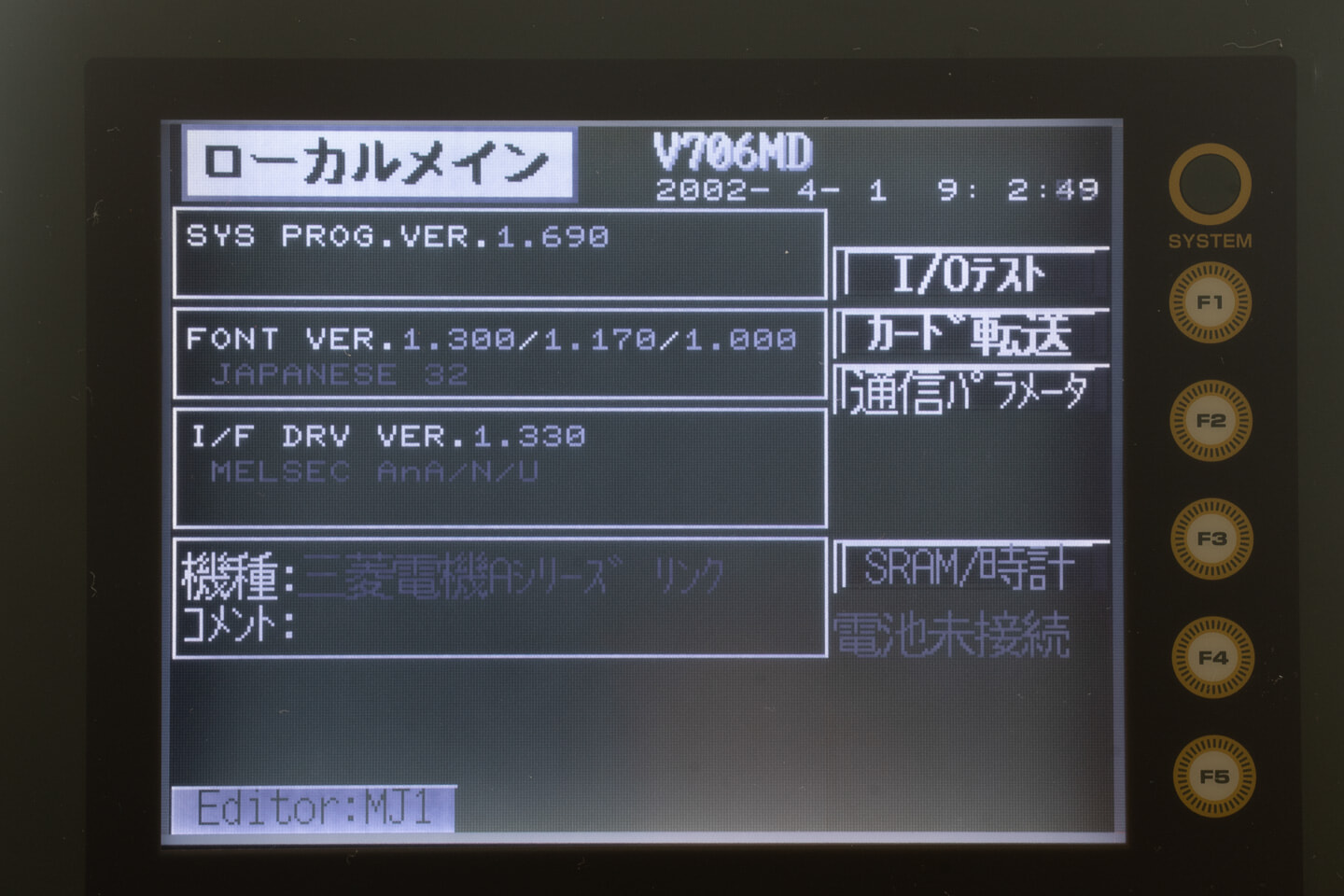

システムプログラムバージョン：1.690

付属品は防水パッキンと取付金具です。

オプションユニット用コネクタ(CN1)のカバーがありません。
ところどころにキズや細かい汚れがあるのみで、状態は良好です。
