商品の概要と仕様

すでに生産終了している貴重な製品です。

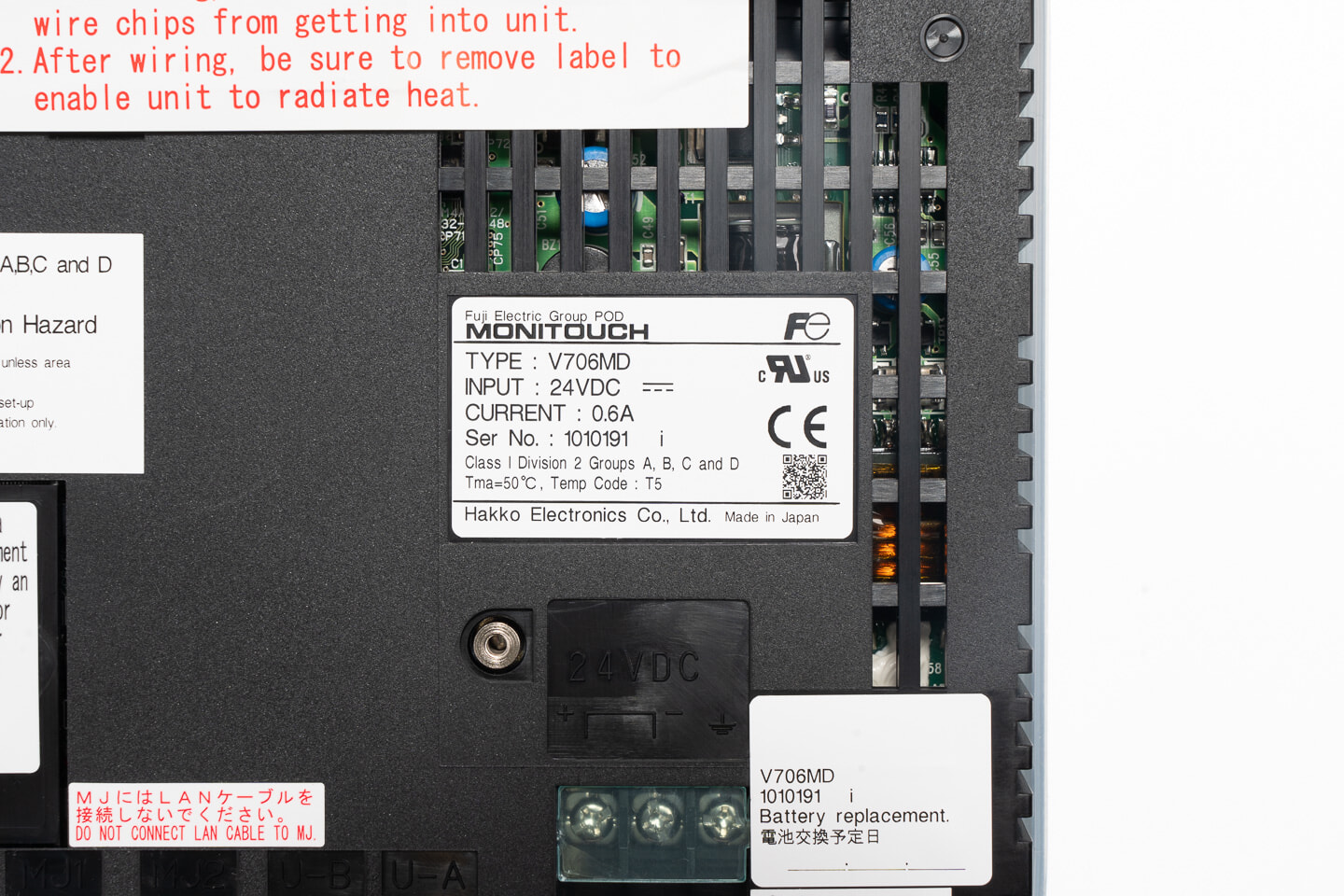

電源電圧：DC24V
画面メモリ（FROM）：1,472kバイト
バックアップメモリ（SRAM）：128Kバイト
表示デバイス：STN モノクロ
表示サイズ：5.7インチ
表示色：モノクロ 8 階調 + ブリンク
表示分解能：320(H) × 240(V)
バックライト：冷陰極管　寿命約 58,000 h
タッチスイッチ：アナログ抵抗膜方式、 1024×1024
ファンクションスイッチ：6個
モジュラー 8 ピン(MJ1)：RS-232C、RS-422/485（2 線式）　画面データ転送/外部接続用インターフェース
モジュラー 8 ピン(MJ2)：RS-232C/RS-485、RS-422（4 線式）　PLC 接続用インターフェース
USB マスタポート：A タイプ、USB Ver. 1.1　プリンタ /CF カードリーダライタ接続用
USB スレーブポート：B タイプ、USB Ver. 1.1　画面データ転送用

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・画面データ転送/外部接続用インターフェースでRS-232C通信にて、PCから画面データが正常に転送できること。
・画面データ転送用USB スレーブポートにて、PCから画面データが正常に転送できること。
・PLC 接続用インターフェースと計算機リンクユニット（A1SJ71UC24-R2）と接続し、RS-232C通信で正常にデータ通信が行えること。
・PLC 接続用インターフェースと計算機リンクユニット（A1SJ71UC24-R4）と接続し、RS-422通信で正常にデータ通信が行えること。
・各ファンクションスイッチが正常に機能していること。
・タッチスイッチが全面にわたり正常に反応すること。
・色の再現性、視認性に異常がないこと。

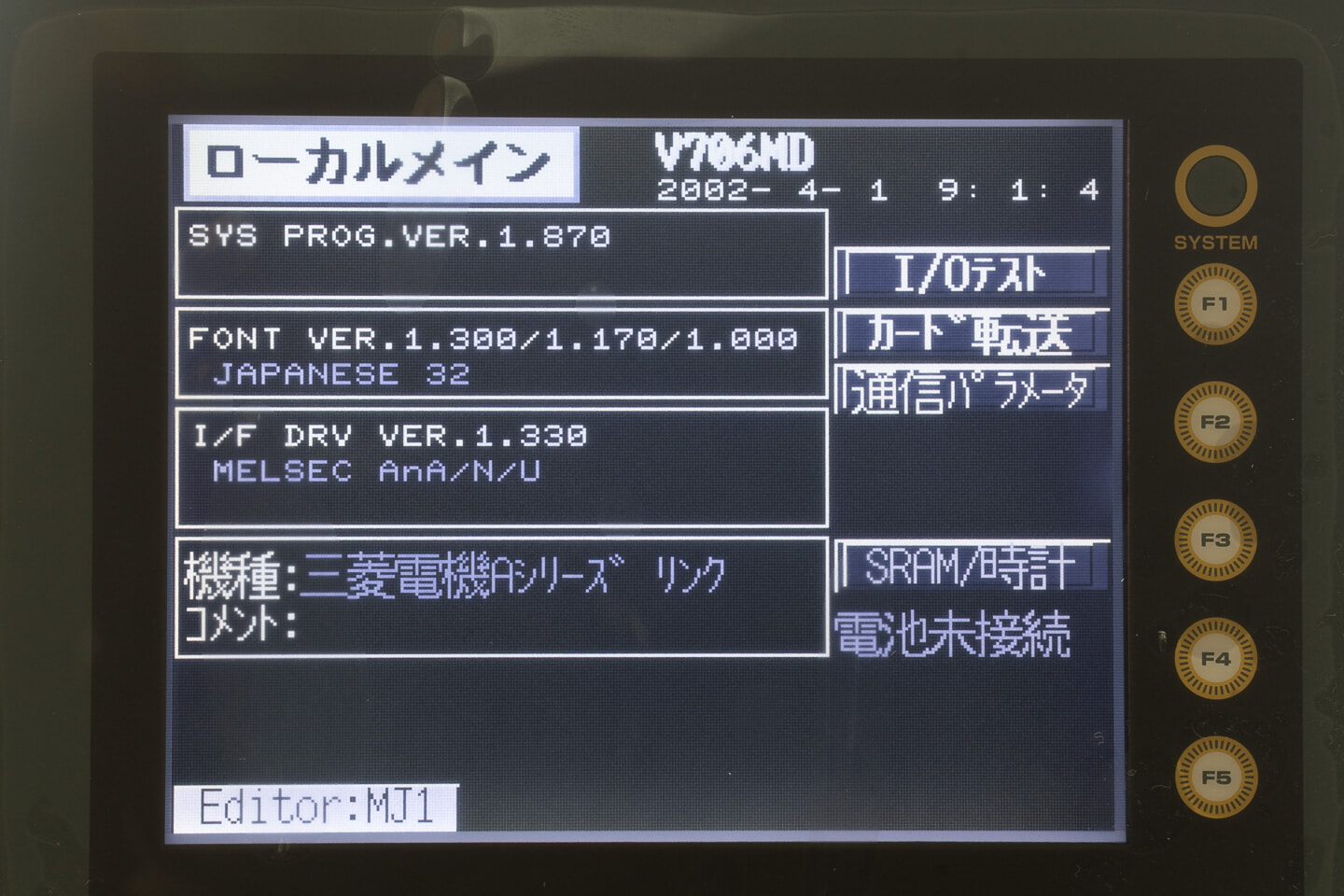

未使用品ですが、念のため動作確認を行っています。起動した際に工場出荷時の証である初期画面が表示されることを確認しています。

製造年：2011年
システムプログラムバージョン：1.870

付属品は防水パッキン、取付金具です。

梱包箱はありませんが未使用品です。梱包箱から出した状態で保管されていたため、多少の擦りキズや汚れはありますが、目に留まるようなものはほとんどありません。
