商品の概要と仕様

すでに生産終了している貴重な製品です。

定格電圧：DC24V
画面メモリ：12.5Mバイト
表示デバイス：TFTカラー
表示分解能：800×600ドット
表示サイズ：8.4インチ
表示色：65,536色（ブリンクなし） / 32,768色（ブリンクあり）

外部インターフェース：D-Sub9ピン(CN1)、モジュラー8ピン(MJ1/MJ2)、USB(Aタイプ・Bタイプ)、CFカード
タッチスイッチ仕様：アナログ方式

詳細はメーカーページをご覧ください。
メーカーページの製品紹介では型式末尾に'N'が付いています。オプションユニットを接続するコネクタが変更になっています。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・CN1ポート：計算機リンクユニット（A1SJ71UC24-R2・A1SJ71UC24-R4）と接続して、RS-232C、RS-422通信が正常に行えること。
・MJ1/MJ2ポート：計算機リンクユニット（A1SJ71UC24-R2・A1SJ71UC24-R4）と接続して、RS-232C、RS-485通信が正常に行えること。
・MJ1ポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・USB-Aポート：マウスを接続し、マウスが正常に操作できること。
・USB-Bポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・CFカードインターフェース：CFカードを装着して、本機の設定内容の読み書きが正常に行えること。
・タッチスイッチ：スイッチが全面にわたり正常に反応すること。

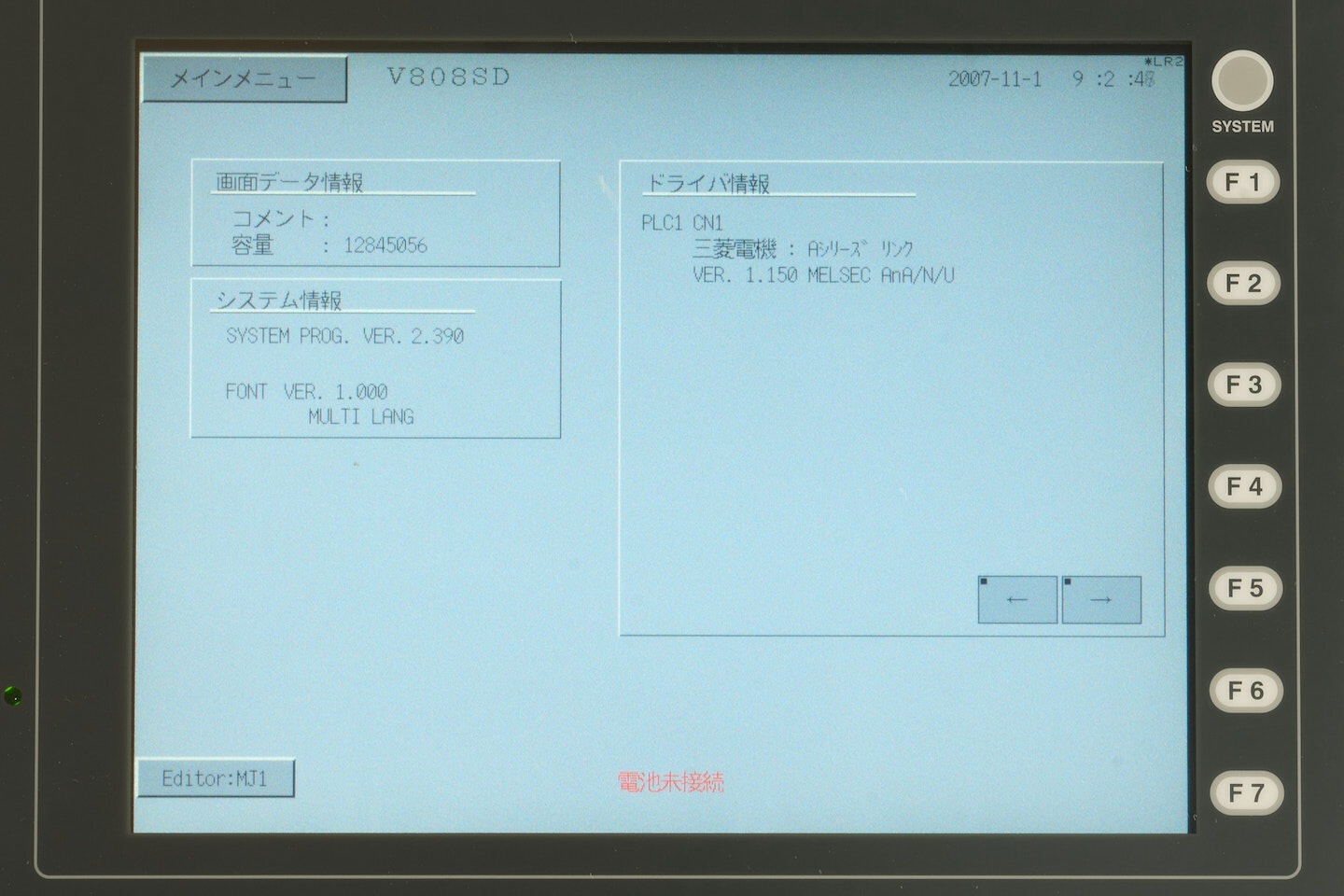

・画面の表示：色の再現性、視認性に異常がないこと。

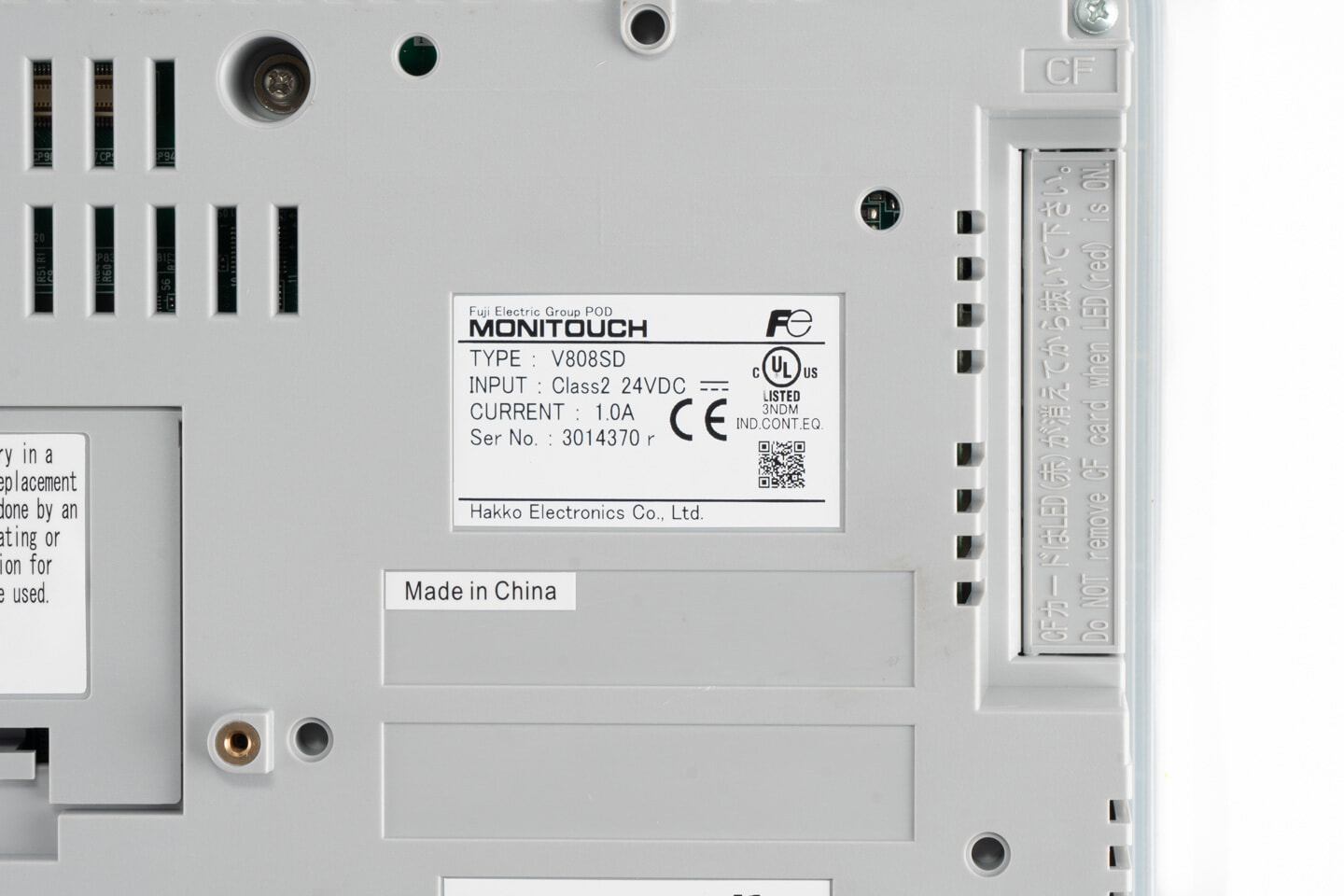

製造年：2013年
ハードバージョン：r

防水パッキンが装着されています。付属品は取り付け金具です。

SRAMユーザメモリ領域と内蔵時計のバックアップ用に新品のバッテリ（V7-BT）が必要となります。
本機に付属していますが、5年以上経過しています。ご入り用の際はモノタロウ様などでお買い求めください。

全体的に細かいキズがありますが、目立ったものはありません。画面には保護フィルムが貼られていたため、キズや汚れはなく表示の視認性は良好です。保護フィルムにはキズや汚れが多かったため、当社で剥がして両面テープの跡を取り除いています。
