商品の概要と仕様

定格入力電圧：DC24V±10%
画面メモリ(FROM)：64Mバイト
バックアップメモリ(SRAM)：800Kバイト
表示デバイス：TFTカラー
表示分解能：800×600ドット
表示サイズ：8.4インチ
表示色：1,677万色
バックライト：LED、寿命70,000時間
タッチスイッチ仕様：アナログ抵抗膜
ファンクションスイッチ：8個

詳細はメーカーページをご覧ください。

型式「-U141」は、特定ユーザー向けの製品であることを意味しますが、当社での検証の結果、通常流通製品と性能差はなく、問題なくご利用いただけるものと判断しました。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・USB miniBポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・LANポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・MJ1ポート：作画ソフト「V-SFT」にて、作成した画面データの転送が正常に行えること。
・MJ2ポート：バーコードリーダーを接続し、コードの受信ができること。
・CN1ポート：計算機リンクユニット（A1SJ71UC24-R2）と接続して、RS-232C通信が正常に行えること。
・CN1ポート：計算機リンクユニット（A1SJ71UC24-R4）と接続して、RS-422/485通信が正常に行えること。
・USB Aポート：USBマウスを接続し正常に動作すること。
・ファンクションスイッチが正常に動作すること。
・タッチスイッチ：スイッチが全面にわたり正常に反応すること。
・SDカードポート：画面データの転送が双方向正常に行えること。
・SRAMメモリ：フォーマットが正常に行えること。
・本体の内部カレンダ日時設定が行えること。
・画面の表示：視認性に異常がないこと。

EXT1、EXT2、AUDIOポートは未確認です。

V7シリーズとは異なり、PLC接続なしでの設定ができなかったため、汎用シリアル通信としています。

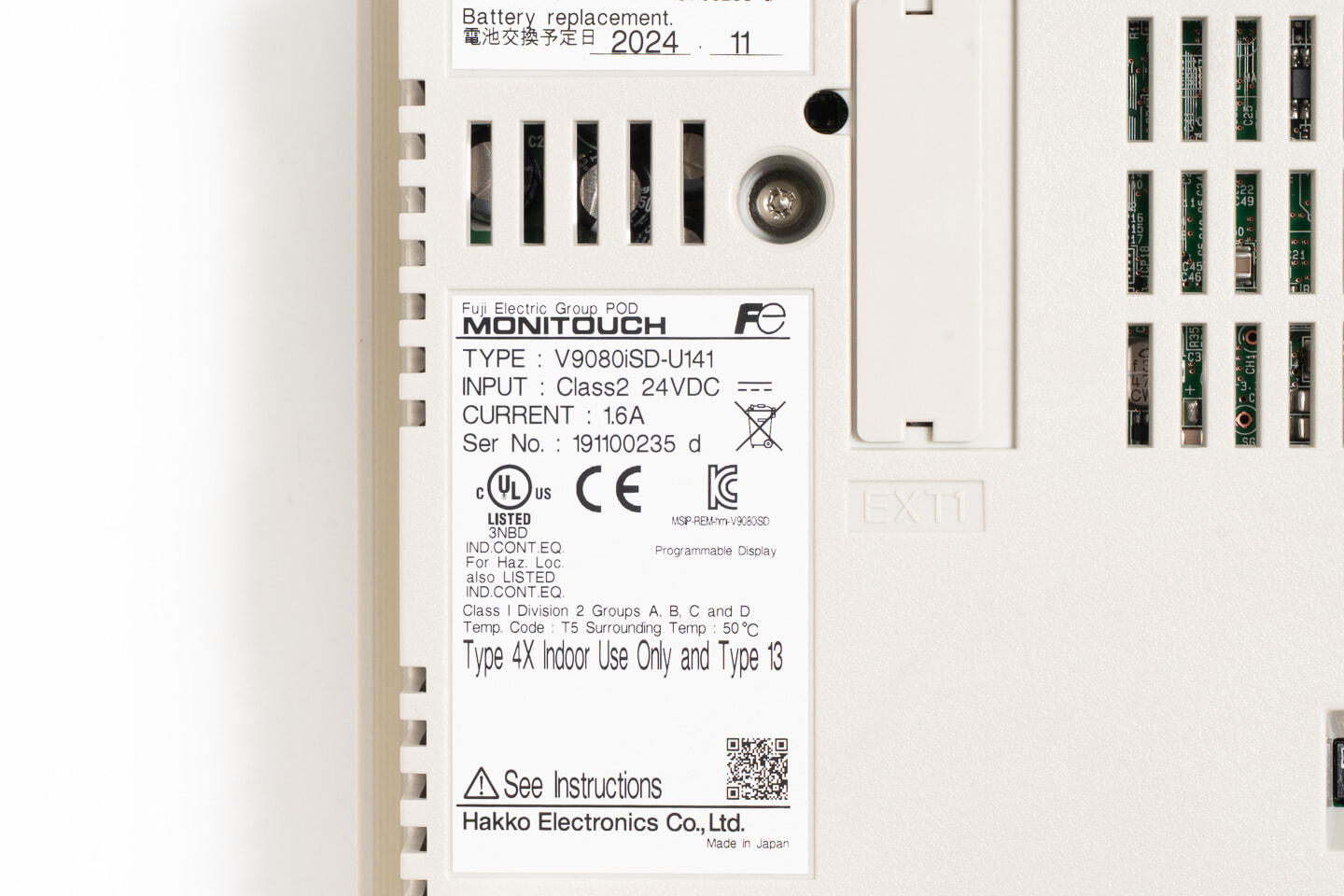

製造年：2019年
H/W revision：R02

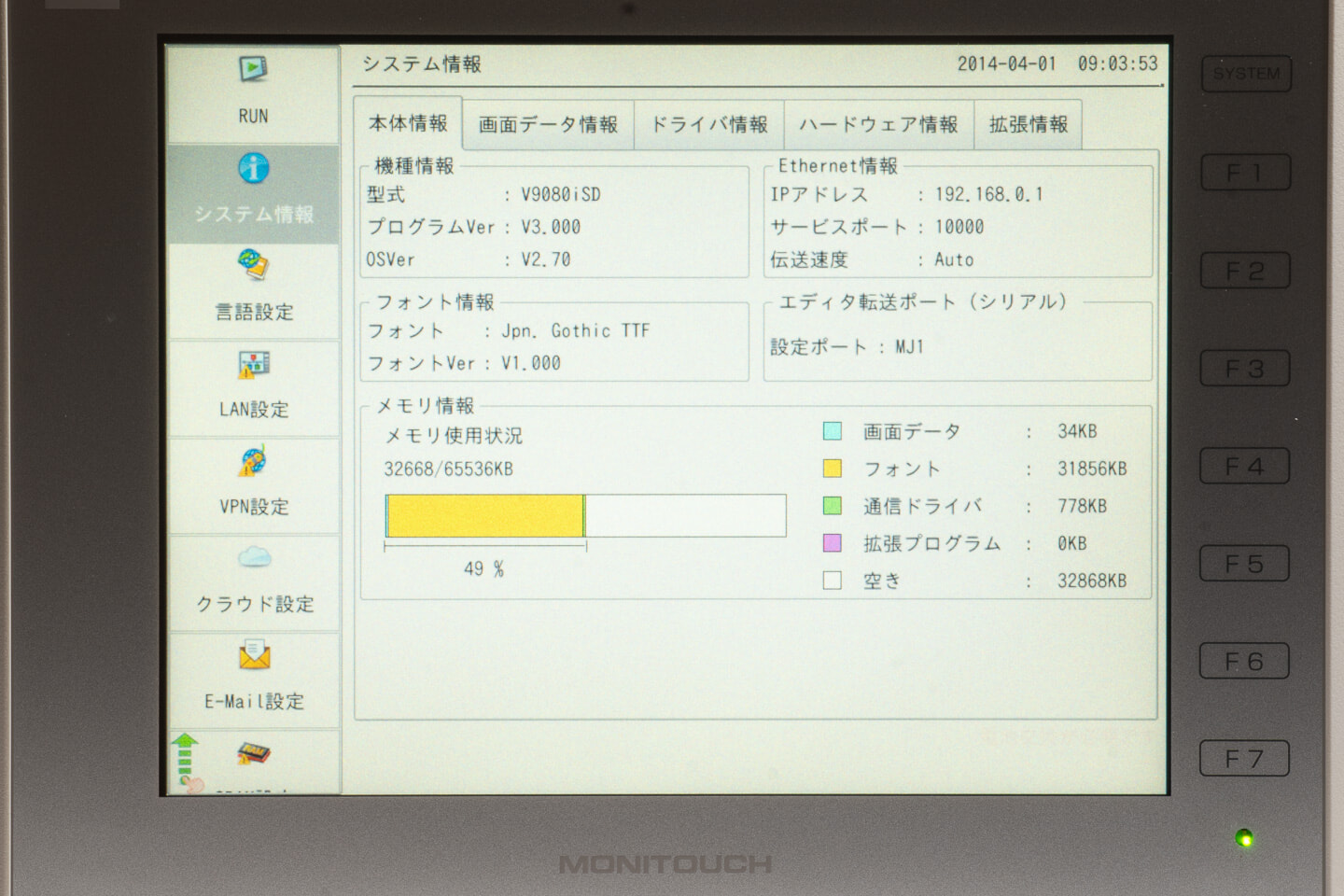

プログラムVer.：V3.000
OSVer.：V2.70

SRAMデータ領域および内臓時計データを使用するためには、新品のバッテリ(V9-BT)を別途ご用意いただく必要があります。モノタロウ様などのショップでバッテリを別途ご購入ください。

付属品はパッキン、取付金具です。

ところどころに細かい擦りキズがあるのみで、大変綺麗な状態です。
