商品の概要と仕様

すでに生産終了している貴重な製品です。

電源電圧：DC24V(+10%、-15%)リップル電圧200mV以下
種類：STNモノクロ (白/黒) 液晶
画面サイズ：5.7型
解像度：QVGA 320×240ドット
表示サイズ：115(W)×86(H)[mm](横表示時)
表示色：モノクロ (白/黒) 16階調
バックライト：LED（寿命：約54,000時間以上）
メモリ容量：内蔵フラッシュメモリ3MB、内蔵SRAM： 512 KB

メーカー希望小売価格：80,000円

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・USBケーブルでPCと接続し、画面データが正常に転送できること。
・計算機リンクユニット（A1SJ71UC24-R2）と接続し、RS-232C通信が正常に行えること。
・計算機リンクユニット（A1SJ71UC24-R4）と接続し、RS-422通信が正常に行えること。
・タッチスイッチが全面にわたり正常に反応すること。

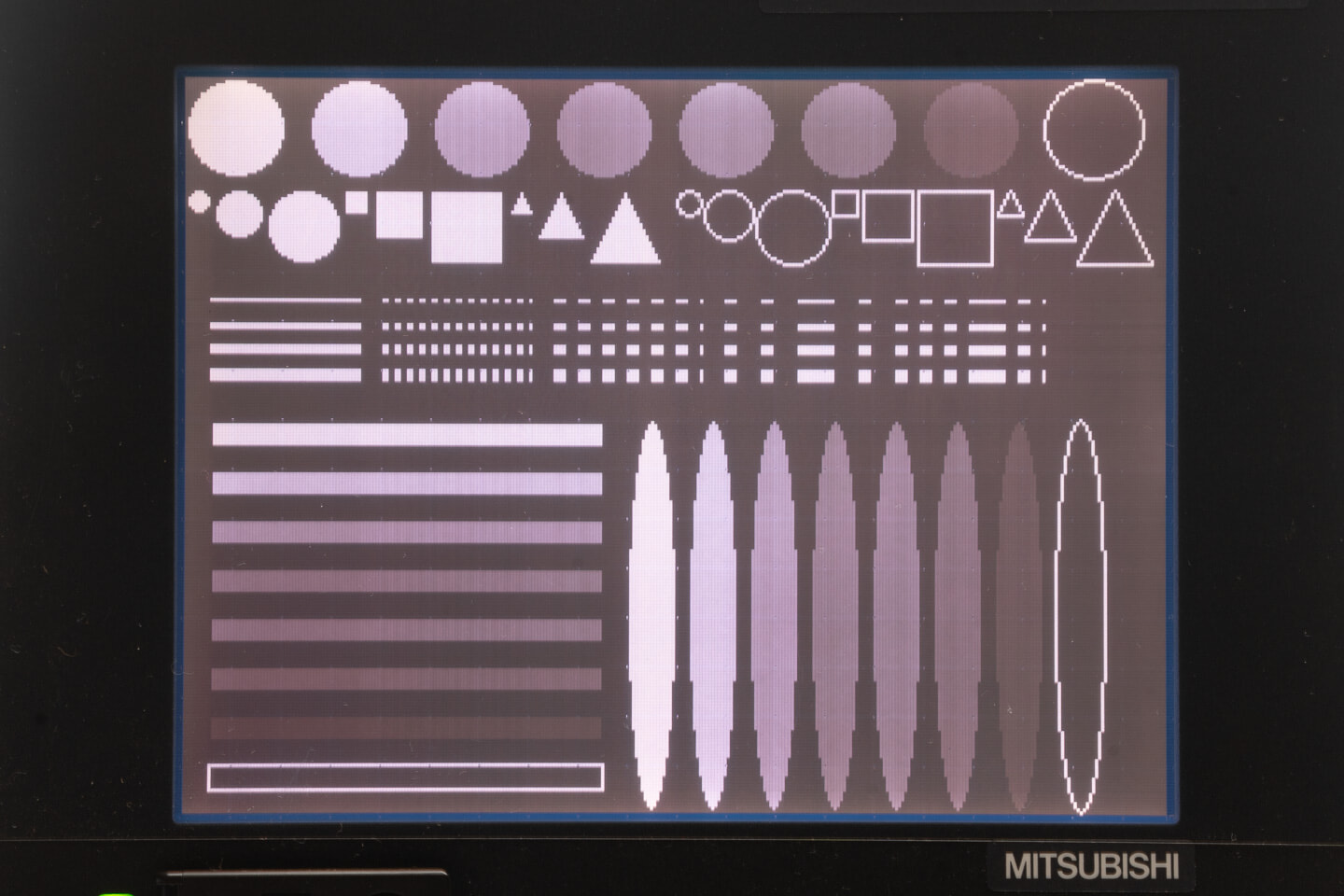

・色の再現性、視認性に異常がないこと。

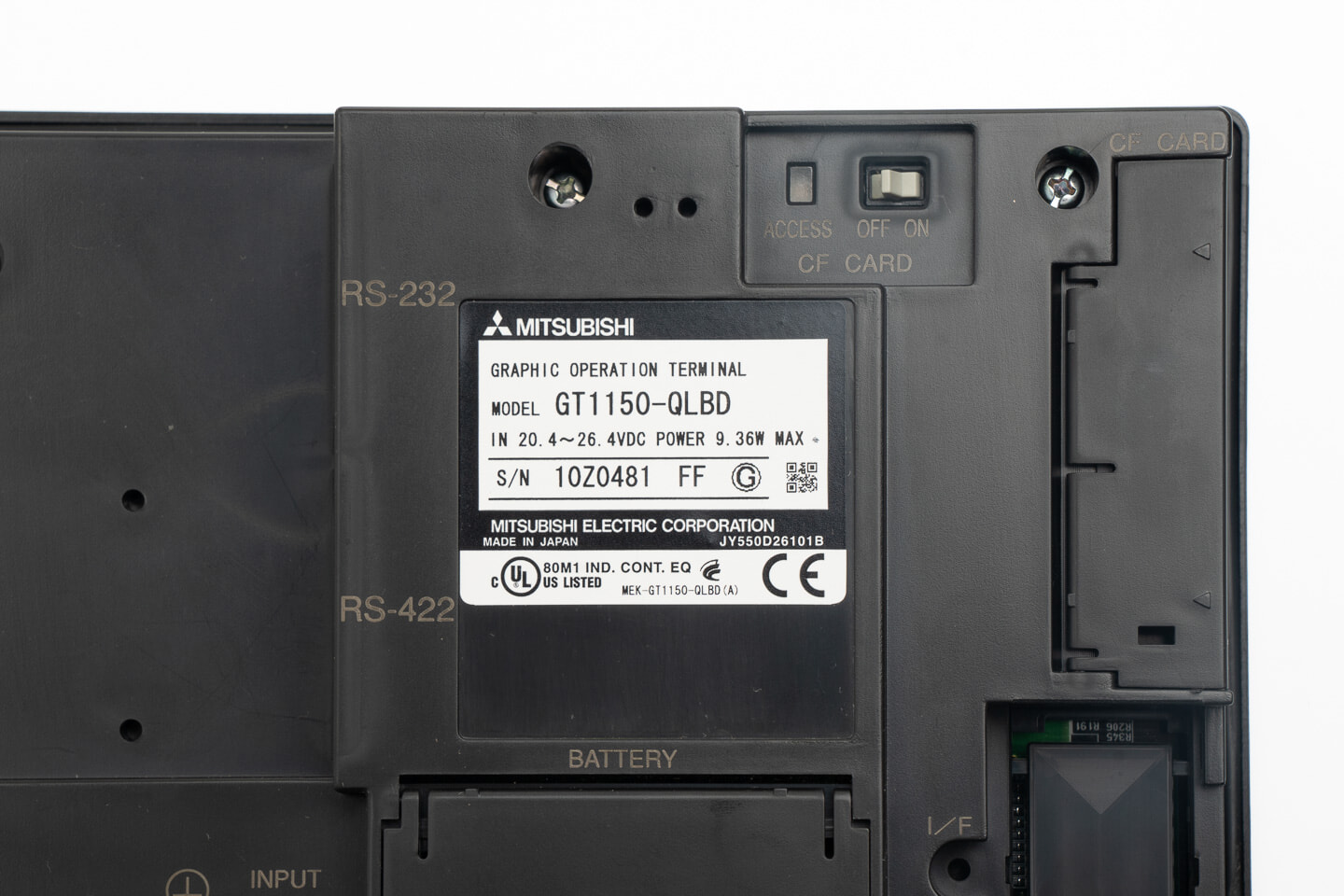

製造年：2010年
ハードウェアバージョン：F
BootOS：Ver.05.09.00.AF
基本OSバージョン：05.74.01

製造年から時間が経っている場合は、新品バッテリ(GT11-50BAT)を別途ご用意いただく必要があります。モノタロウ様などのショップでバッテリーを別途ご用意ください。

ゴムパッキンは本体に装着されいます。取付金具は付属しませんが、同製品との置き換えであれば流用できるので問題ありません。

ところどころにキズや細かい汚れがあるのみで、状態は良好です。
