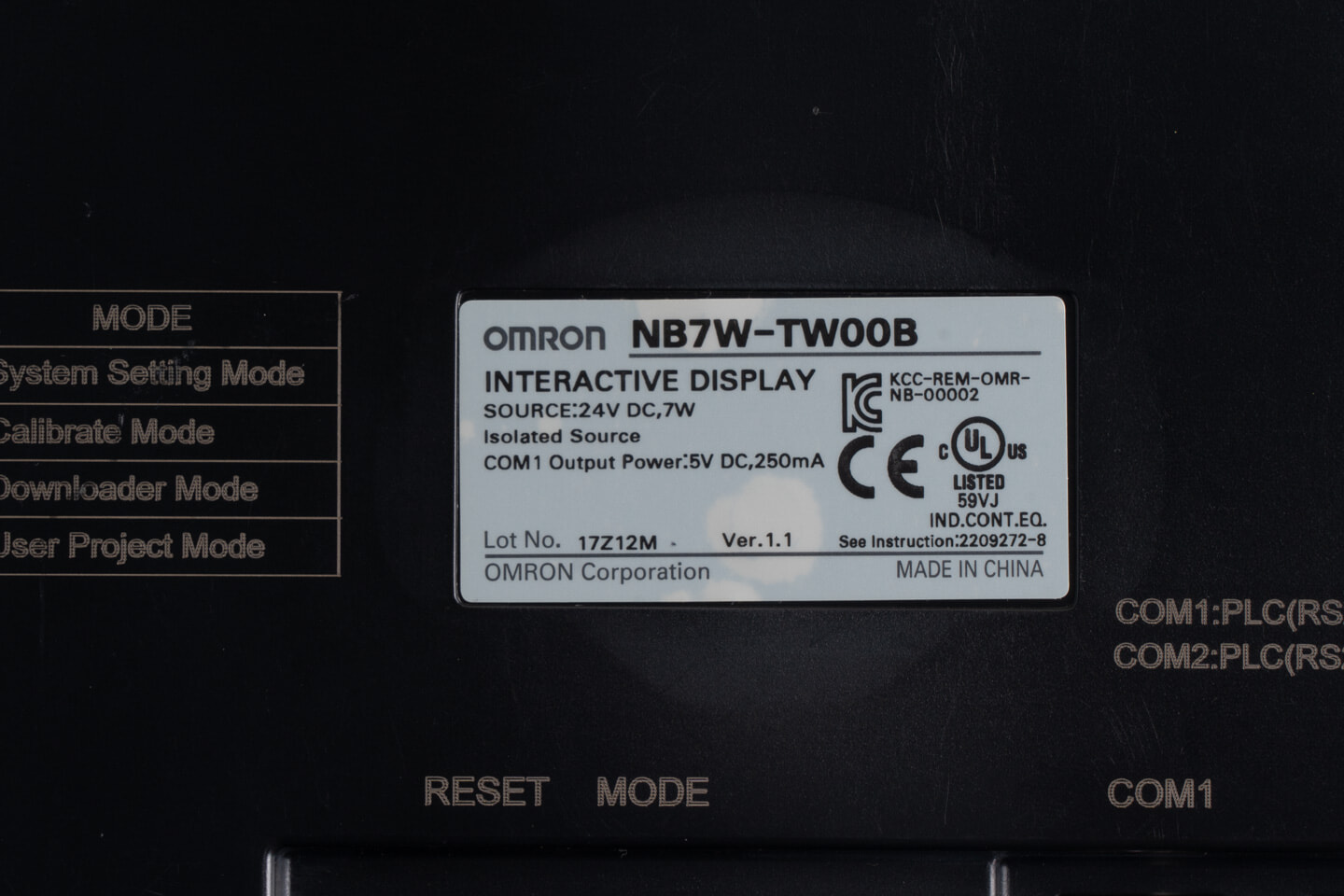

商品の概要と仕様

LCD：7インチワイドTFTカラー
ドット数：800×480ドット
USBスレーブポート
通信：シリアルポートCOM1：RS-232C
通信：シリアルポートCOM2：RS-232C、RS-485/RS-422
電源電圧：DC24V
バックライト：LED

詳細はメーカーページより導入ガイドをダウンロードしてご覧ください。（会員登録が必要な場合があります。）

本製品は海外仕様の製品です。国内製品NB7W-TW01Bとの違いは、USB HOSTポート無し、ETHERNETポート無しと思われます。日本語対応は問題ありませんでした。

作画ツール「NB Designer」では、「NB7W-TW01B」として作画すれば問題ありませんでした。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・USBスレーブポートでPCと接続し、画面データの送受信が正常に行えること。
・COM1のRS-232Cポートと「QJ71C24N」を接続しシーケンサと通信が行えること。
・COM2のRS-232Cポートと「QJ71C24N」を接続しシーケンサと通信が行えること。
・COM2のRS-422ポートと「QJ71C24N」を接続しシーケンサと通信が行えること。
・システムメニューのハードチェックがありませんので、作画したタッチスイッチを配置し全面にわたり正常に動作すること。

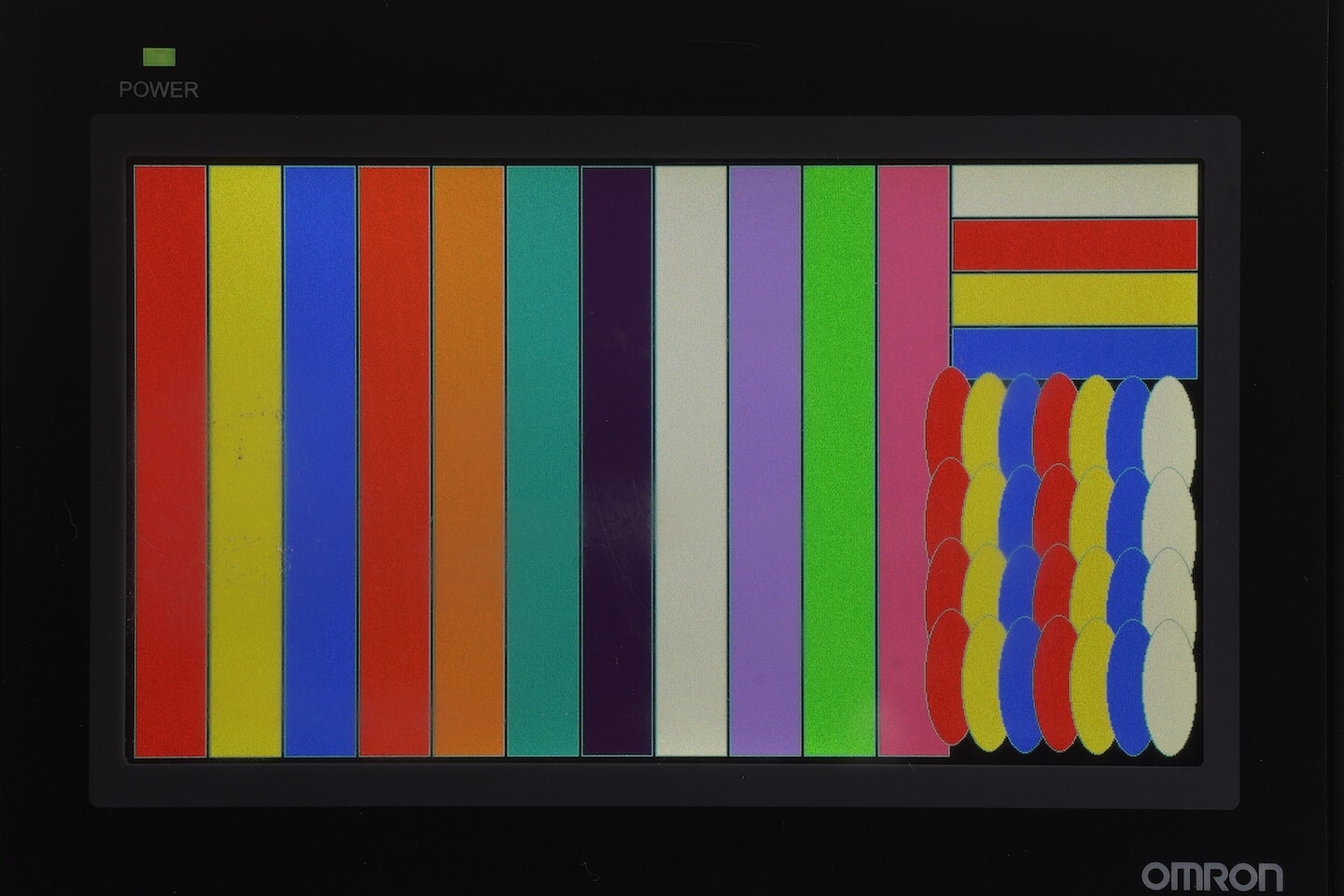

・画面の明るさ、表示の視認性に異常がないこと。

製造年：2017年

付属品は取付金具、電源コネクタ、ゴムパッキンです。コネクタは付属しませんので、別途ご用意ください。お手元に同型番の製品がある場合は、本製品に付け替えることでそのままご使用いただけます。

指でタッチしていたと思しき部分が、摩耗して白く変色しています。表示の視認性をそこまで損ねるようなものではありませんが、念のため商品写真から様子をご確認ください。本体には、ところどころに細かいキズがあるのみです。
