商品の概要と仕様

すでに生産終了している貴重な製品です。

チャンネル数：4チャンネル
温度測定値デジタル出力範囲
・16ビット符号付バイナリ（-1800〜6000：小数点以下第一位までの値×10倍）
・32ビット符号付バイナリ（-180000〜600000：小数点以下第三位までの値×1000倍）
使用可能測温抵抗体：Pt100，JPt100
測定方法：3線式
測定温度範囲：-180〜600℃
分解能：0.025℃
変換速度：40ms／チャンネル
外部配線接続方式：27点2ピース端子台（M3.5ネジ）
通信ケーブル：CC-Link専用ケーブル
占有局数：4局

詳細はメーカーページをご覧ください。

商品の状態

正常に動作することを確認しました。下記の確認を行っています。
・「QJ61BT11N」をマスタ局としてCC-Linkで接続し、正常に通信ができること。
・オフセット/ゲインを工場出荷時の設定にして、移動平均処理を行い、以下の温度測定を全チャンネルで行いました。
・白金抵抗測温体(Pt100)を接続し、測定した温度は全て22.6℃で、チャネル間の差が0.5℃以下であること。
・約33Ωの抵抗を接続して、測定した温度が-166.4〜-166.3℃であること。
・約100Ωの抵抗を接続して、測定した温度が-3.8〜-4.4℃であること。
・約160Ωの抵抗を接続して、測定値した温度が153.4〜154.2℃であること。
・約330Ωの抵抗を接続して、測定値した温度が610℃であること。
上記の値は目安でしかありませんが、概ね基準値に近い値で測定できていると思われます。

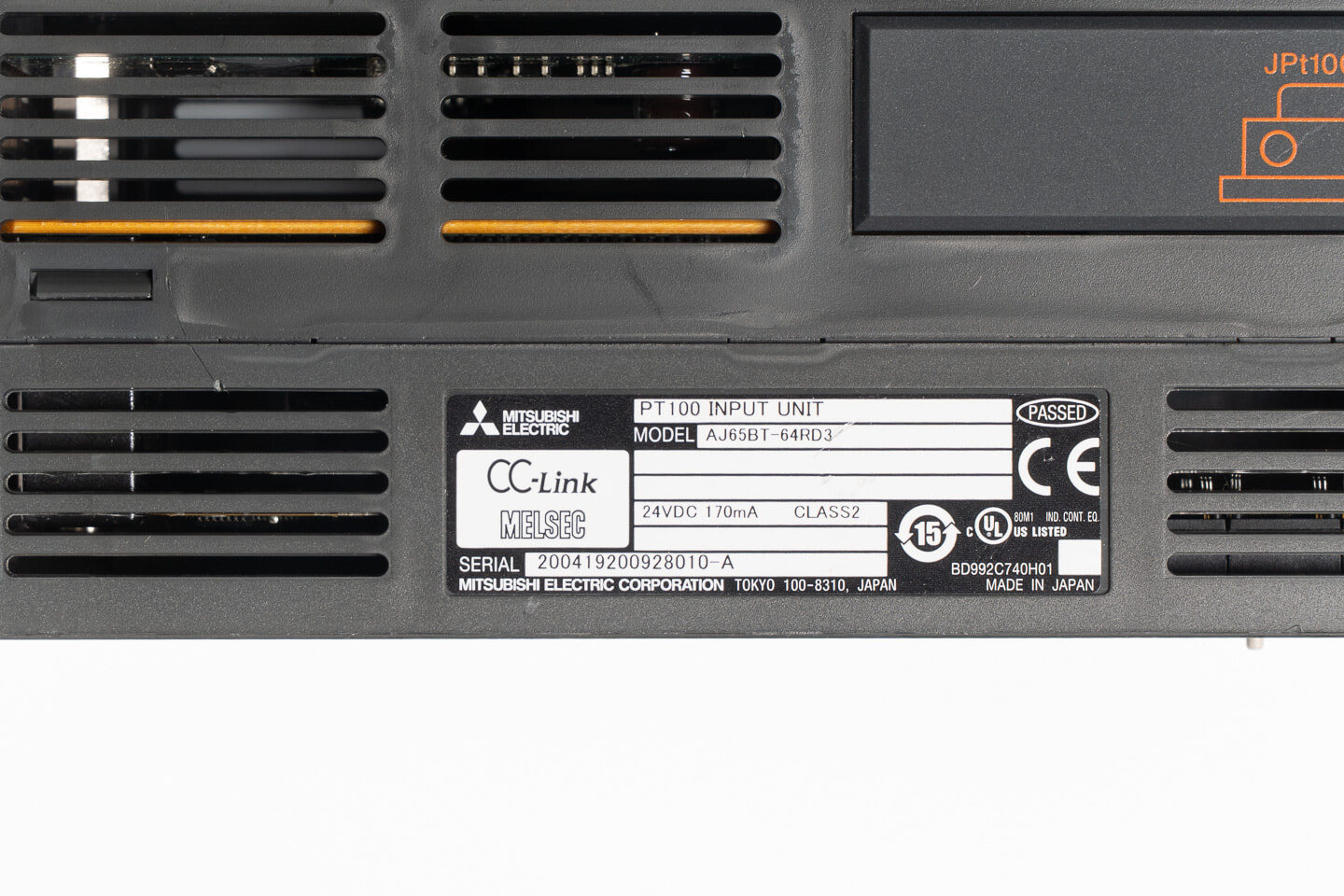

製造年：2020年

ところどころに細かい擦りキズがあるのみで、状態は良好です。
